Схема подключения гибридного инвертора — основные варианты и ошибки

Гибридный инвертор является ключевым элементом систем, которые относятся к альтернативным источникам энергии. Это устройство, которое обеспечивает эффективную и стабильную работу систем. Он используется как в домах или квартирах, так и на коммерческих объектах.

Существует определенная схема подключения гибридного инвертора. Чтобы избежать проблем во время работы и предотвратить критические ситуации в системе, монтаж должен выполняться квалифицированными специалистами с использованием качественного оборудования и на основе точных инженерных расчетов мощности.

Система с гибридным инвертором, что в нее входит

Системы с гибридным инвертором имеют несколько ключевых элементов. Они предназначены для обеспечения автономного, стабильного и эффективного электропитания домов, квартир, офисов или предприятий.

1. Гибридный инвертор. Является основным элементом энергосистемы, например солнечной электростанции. Это многофункциональный прибор, который сочетает функции сетевого и автономного инверторов и умеет работать сразу с несколькими источниками энергии. С помощью гибридного инвертора постоянный ток от солнечных панелей преобразуется в переменный ток, который питает электроприборы. Кроме того, он нужен для автоматического переключения источника питания, управления зарядом аккумуляторов и контроля работы всей энергосистемы.

2. Солнечные панели предназначены для выработки электрической энергии, преобразуя солнечный свет в постоянный ток.

3. Аккумулятор или аккумуляторный блок. Предназначен для накопления избытка выработанной электроэнергии для ее дальнейшего использования. Таким образом, электричеством можно пользоваться не только днем, но и вечером, при недостаточной генерации солнечных панелей или во время аварийных и плановых отключений.

4. Электросеть. Централизованная сеть используется в качестве резервного или дополнительного источника питания. При недостаточной генерации солнечной энергии или заряда аккумуляторов система автоматически берет энергию из электросети.

5. Резервные нагрузки. Предназначены для подключения электроприборов, например бытовой техники, систем безопасности, отопительных котлов и других устройств, которые должны работать во время отключения света.

6. Автоматика защиты. Используется для защиты оборудования от перегрузок, перепадов напряжения, коротких замыканий и других аварийных ситуаций.

7. Автоматический ввод резерва (АВР). При использовании АВР применяется для переключения между источниками питания в автоматическом режиме. Если напряжение в основной сети исчезает, система переводит питание на генератор или аккумулятор без помощи пользователя.

8. Генератор. Если он предусмотрен системой, то подключение используется в качестве резервного источника энергии во время отсутствия солнечного света или длительных отключений.

Подключение гибридного инвертора позволяет создать надежную энергонезависимую систему. Гибридные инверторы и другое современное оборудование от ведущих производителей для обустройства солнечных электростанций имеют официальную гарантию.

Базовая схема подключения гибридного инвертора

Работа осуществляется в несколько этапов:

1. Солнечные панели вырабатывают электроэнергию, которая передается на гибридные инверторы для солнечных батарей.

2. Гибридный инвертор преобразует ток, обеспечивая питание домов или резервных линий.

3. Если количество выработанной энергии больше, чем нужно потребителям, ее избыток используется для зарядки аккумулятора.

4. При отключении электросети система автоматически переходит на питание от аккумуляторов.

5. Если электросеть доступна, гибридный инвертор может использовать одновременно как солнечную энергию и аккумулятор, так и электросеть. Работа в смешанном режиме максимально повышает эффективность функционирования всей системы.

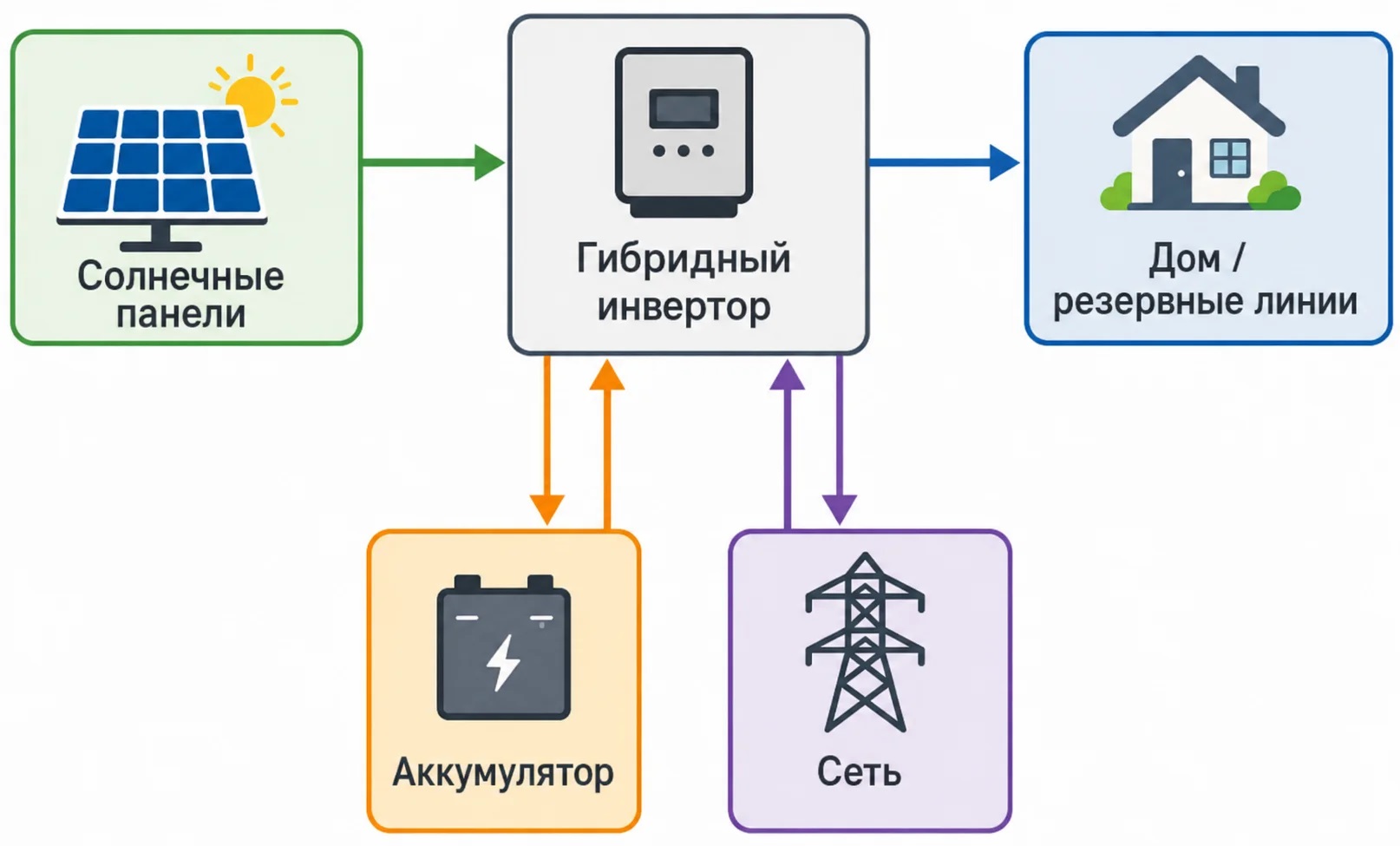

Рис. 1. Блок-схема работы системы

Схема подключения гибридного инвертора к сети

Схема подключения гибридного инвертора к сети в теории имеет цель объяснить логику работы.

1. Сеть обеспечивает электроэнергию для питания потребителей, когда ее не хватает от солнечных панелей или АКБ.

2. При недостаточной солнечной генерации или полном ее отсутствии система применяется для зарядки аккумулятора — как дополнительный источник для накопления запаса энергии.

3. Переключение между источниками энергии позволяет системе выбрать лучший вариант в зависимости от условий: солнечная энергия, сеть или аккумулятор.

4. При недостаточном количестве солнечной энергии для удовлетворения текущих потребностей потребления система работает и обеспечивает бесперебойное питание.

Подключение гибридного инвертора к сети применяется в качестве резервного и вспомогательного элемента работы энергосистемы.

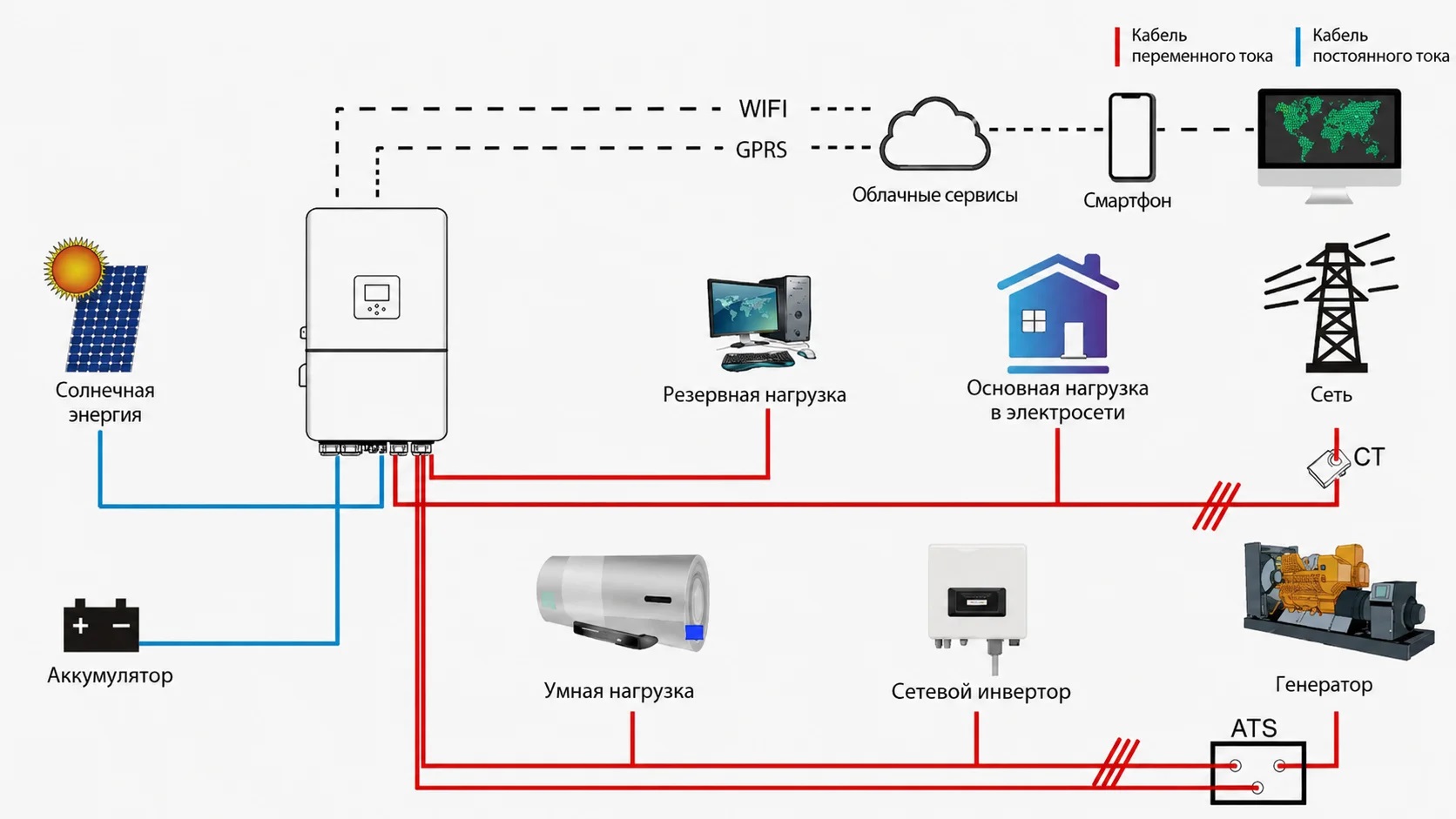

Рис. 2. Блок-схема работы системы с генератором

Схема подключения гибридного инвертора к дому

Для эффективного функционирования следует знать, как подключить гибридный инвертор к дому. При планировании эксплуатации гибридного инвертора в частных домах обычно нагрузки распределяют на несколько групп. Это нужно для более гибкого управления энергопотреблением.

1. К основным нагрузкам относятся бытовые устройства, которые используются на постоянной или регулярной основе. Это освещение и бытовая техника.

2. К резервным нагрузкам относится потребление при наличии достаточного запаса энергии или при работе от сети.

3. Для оборудования, которое должно работать непрерывно даже во время отключений, выделяется отдельная линия критически важных приборов. Примером критических нагрузок являются отопительные котлы, система охраны, насосное оборудование, освещение, холодильники, роутеры.

Такое распределение позволяет обеспечить стабильную работу наиболее важных систем в доме, не привязываясь к одновременному питанию всего здания.

Схема подключения гибридного инвертора в квартире

Определенные особенности имеет схема подключения гибридного инвертора в квартире. Это связано с ограничением пространства и условиями эксплуатации. Как правило, квартира — это ограниченное место для размещения оборудования. Поэтому установить гибридный инвертор или разместить аккумулятор сложнее.

Поскольку оборудование будет работать в жилом помещении, отдельное внимание должно уделяться:

• общей безопасности;

• минимизации шума;

• вентиляции.

В квартире не всегда есть возможность подключения солнечных панелей. Поэтому система не всегда может использоваться полноценно — чаще как резервный источник питания.

Из-за этих факторов для квартиры, как правило, используется не универсальная схема подключения гибридного инвертора, а подбирается индивидуальное решение.

Подключение аккумулятора к гибридному инвертору

Для подключения гибридного инвертора к аккумулятору важно учитывать несколько важных аспектов.

1. Первое, что нужно учесть, — это напряжение аккумулятора. Оно должно соответствовать параметрам инвертора.

2. Важной является проверка совместимости инвертора с конкретным типом АКБ. Разные модели имеют разные технологические особенности.

3. При использовании аккумуляторов типа LiFePO4 важно, чтобы инвертор поддерживал работу с его системой управления батареей (BMS). Таким образом будет обеспечено безопасная зарядка и разрядка.

4. Емкость аккумулятора и его мощность должны быть подобраны под нагрузку системы. Это обеспечит автономную работу устройства без перегрузки в течение нужного времени.

Аккумуляторы для солнечных станций от ведущих производителей и LiFePO4 аккумуляторы имеют официальную гарантию.

Схема подключения через АВР

Для автоматического переключения между источниками питания: сетью, инвертором и резервным питанием — применяется схема подключения гибридного инвертора через АВР (автоматический ввод резерва).

АВР нужен для того, чтобы в зависимости от состояния основного источника и наличия напряжения система могла без участия человека быстро выбрать, откуда получать электроэнергию. АВР обычно применяется тогда, когда важно обеспечить бесперебойное питание объекта:

• частных домов;

• коммерческих объектов;

• для критических нагрузок.

АВР полезен благодаря повышению надежности, ведь переключение происходит без ручного вмешательства, мгновенно или с минимальной задержкой.

При подключении через АВР важны правильное согласование мощности, логика переключения и защита, поэтому схема должна проектироваться специалистом. В случае неправильно выполненного подключения может возникнуть некорректное переключение, перегрузка, конфликт источников питания и даже риск повреждения оборудования.

Подключение генератора к гибридному инвертору

Подключение генератора к гибридному инвертору выполняется в случае, когда основных ресурсов, аккумуляторов или солнечной энергии, недостаточно. Поэтому генератор используется в качестве дополнительного источника энергии.

Прежде чем выполнить подключение, важно знать, что не все типы инверторов будут корректно работать с генератором. Поэтому важно ознакомиться с рекомендациями и требованиями производителя.

Для обеспечения правильной и безопасной работы инвертора важное значение имеют стабильность напряжения и частоты.

Чтобы система могла работать без перегрузок, самостоятельно запускаться и останавливаться, правильно согласовывать работу с другими источниками питания, генератор иногда может подключаться не напрямую, а через отдельную автоматику. Кроме того, такой тип подключения обеспечивает корректное переключение между источниками питания.

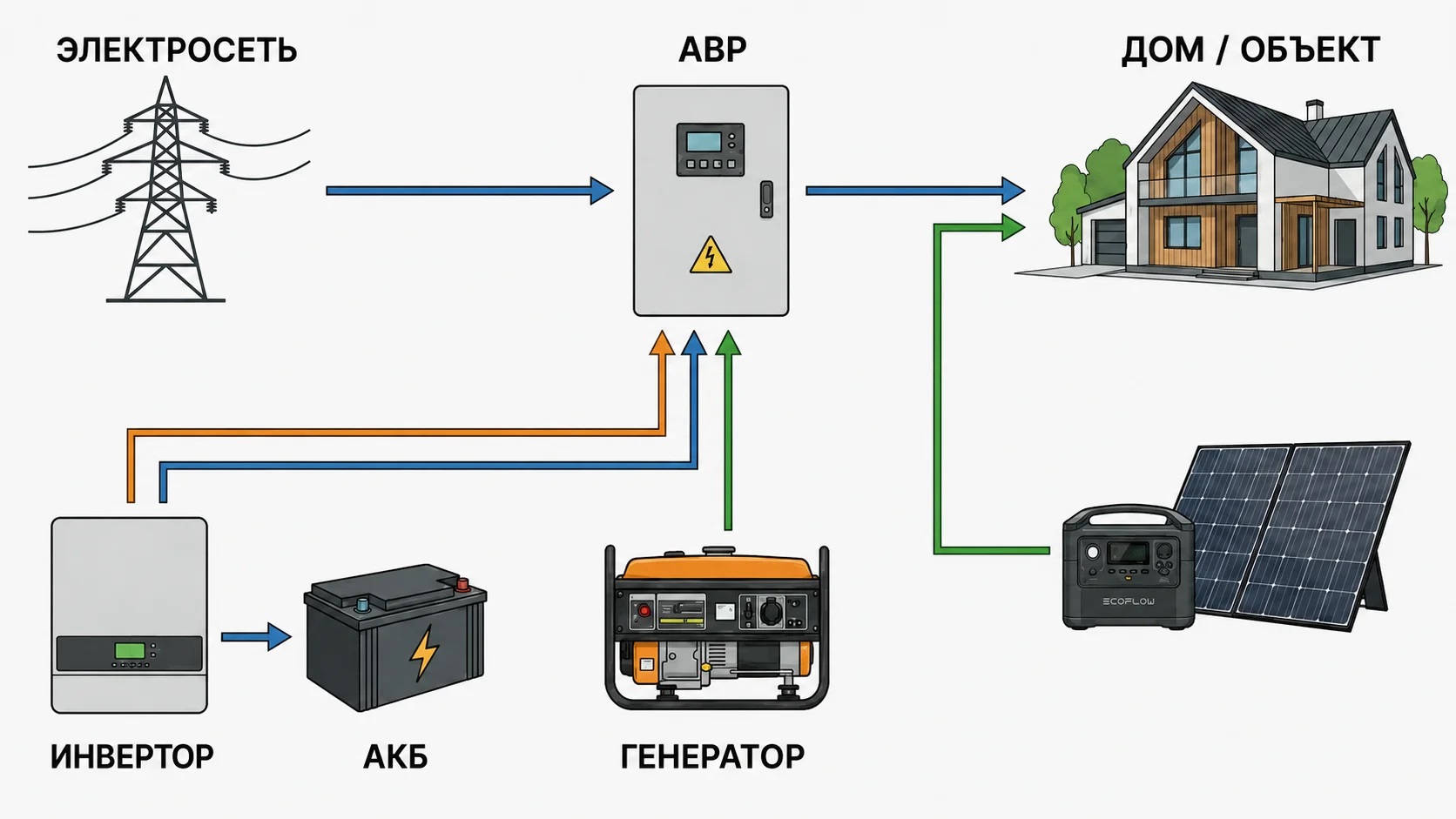

Рис. 3. Блок-схема работы системы с АВР

Схема подключения трехфазного гибридного инвертора

При эксплуатации в более мощных энергосистемах или в домах с трехфазной сетью применяется схема подключения трехфазного гибридного инвертора. Среди ее особенностей стоит выделить:

1. Такая система более сложная, чем однофазная, потому что для стабильной работы оборудования обязательным является правильное распределение нагрузки между тремя фазами.

2. Для предотвращения перегрузок, сбоев и перекосов фаз важно обеспечить точный баланс системы.

Поэтому подключение трехфазного гибридного инвертора требует точных расчетов и профессионального проекта.

Типичные ошибки при подключении гибридного инвертора

Основными типичными ошибками при подключении гибридного инвертора считаются:

1. Выбор инвертора без учета мощности нагрузок.

2. Выбор аккумулятора неправильного типа.

3. Игнорирование требований производителя.

4. Самостоятельное подключение системы без наличия специальных знаний и опыта.

5. Отсутствие защиты.

6. Некорректное распределение резервных нагрузок.

7. Подключение генератора без проверки совместимости оборудования.

8. Применение универсальной схемы подключения гибридного инвертора без учета особенностей того или иного объекта.

Какую схему подключения выбрать

На выбор схемы подключения гибридного инвертора влияют как конкретные условия объекта, так и потребности пользователя. Важно учитывать:

• тип объекта: дом, квартира или коммерческий объект;

• наличие солнечных панелей;

• наличие аккумулятора;

• мощность инвертора;

• количество фаз;

• потребность в генераторе;

• наличие резервного питания.

Бюджет также имеет значение, ведь от него зависит сложность и масштабность системы. Поэтому принципиальная схема гибридного инвертора отсутствует. Все проекты разрабатываются индивидуально и под конкретные задачи после консультации со специалистами. Также можно выбрать готовые решения для солнечных электростанций.

Вывод

Стоит отметить, что универсальной схемы подключения гибридного инвертора не существует. Так как он может работать с разными вариантами: сетью, солнечными панелями, аккумуляторами, — схема всегда должна подбираться только под конкретный объект. Для безопасной работы процесс требует не только правильного выбора оборудования, но и профессионального монтажа оборудования.
