Размеры современных солнечных панелей

При обустройстве домашних СЭС стоит учитывать, что размеры солнечных панелей отличаются в зависимости от компании-производителя, используемых технологий и показателя мощности. Точные габариты модуля нужно сверять с паспортом конкретной модели. Чтобы правильно выбрать современные солнечные панели, важно выполнить расчет площади монтажа, определить нужное количество фотомодулей и учесть расстояние между ними. При этом важно учитывать именно фактические размеры выбранной модели.

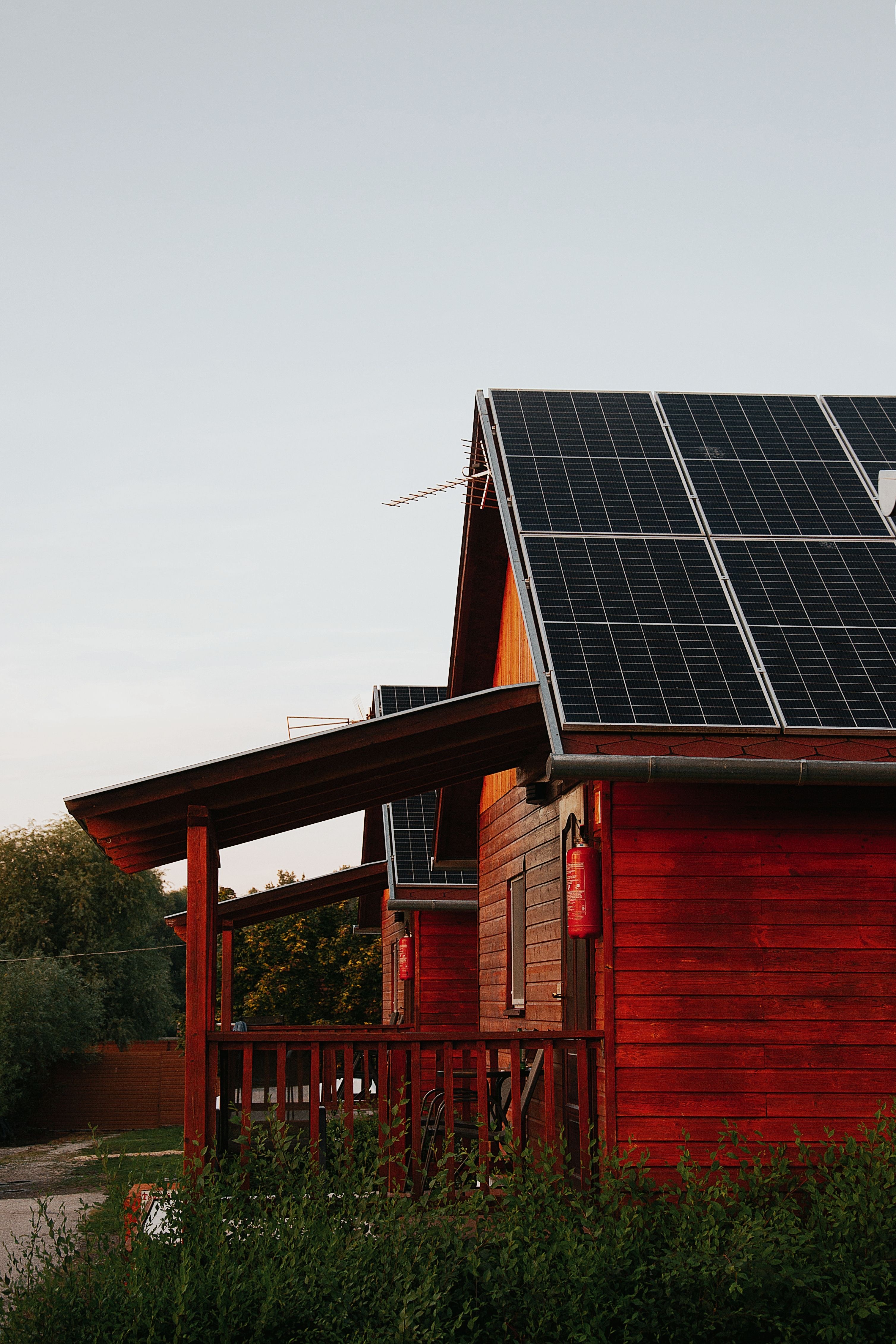

Фото. Домашняя СЭС

Какой размер имеет современная солнечная панель

Размер солнечной панели не является стандартным. Обычно для домашних СЭС применяются менее габаритные фотомодули компактного размера с показателем мощности примерно 400–450 Вт. Они удобнее для крышного монтажа.

Более мощные панели на 550–650 Вт имеют больший размер, поэтому для их установки нужна большая площадь. Точные параметры указаны в характеристиках конкретной модели. При планировании солнечной электростанции нужно обязательно учитывать не только показатель мощности панели, но и фактическую длину, ширину солнечной панели и толщину рамки.

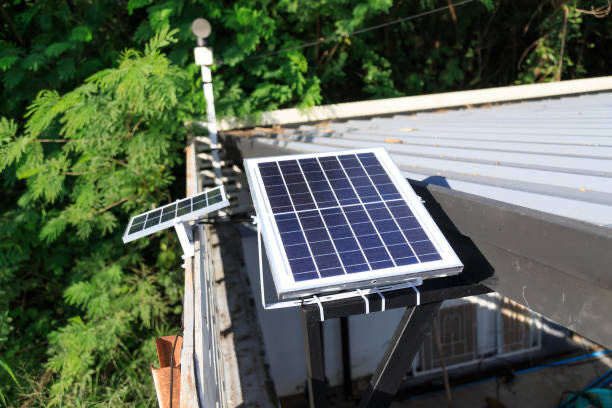

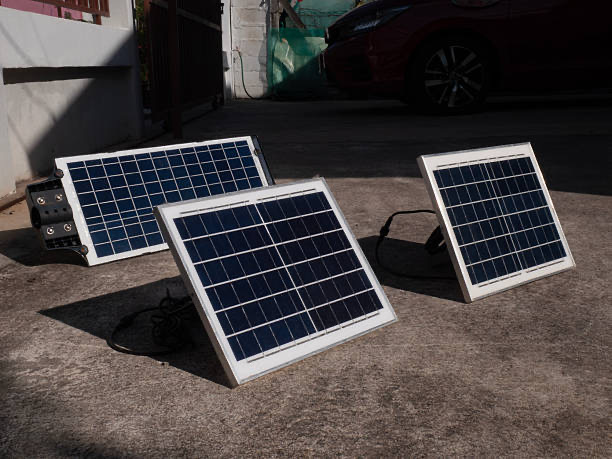

Фото. Солнечные панели для домашних СЭС

Что влияет на габариты солнечной панели

Размер солнечной панели зависит от разных факторов:

1. Мощность. Это показатель, который имеет важное значение. Более мощные модули часто имеют больший размер.

2. Формат и количество фотоэлектрических ячеек. От них зависят длина и ширина модуля.

3. Технология производства. Может влиять на конструкцию и эффективность модуля.

4. Тип и толщина стекла.

5. Материал и конструкция рамки.

6. Назначение модуля. Солнечные панели для дома, промышленных или специализированных электростанций могут иметь разные форматы.

Габаритные размеры солнечных панелей также зависят от производителя и конкретной серии. Поэтому даже панели с одинаковым показателем мощности могут быть разных размеров.

Чем современные панели отличаются от старых

За счет применения новых технологий в производстве и конструктивных особенностей современные солнечные панели стали более мощными и эффективными при тех же габаритных размерах.

1. N-type модули. Кремниевая основа фотоэлектрических ячеек. Имеют более низкую деградацию и более высокую эффективность.

2. TOPCon панели. Технология ячеек, которая позволяет повысить КПД и уменьшить потери энергии.

Фото. TOPCon панели

3. HJT. Это гибридная технология, которая сочетает кристаллический кремний с тонкими слоями аморфного кремния и повышает эффективность панелей.

4. Half-cell технология. Разделение ячеек пополам помогает уменьшить потери энергии и улучшает работу модуля.

5. Bifacial. Двусторонний модуль, который позволяет вырабатывать энергию не только с лицевой, но и с обратной стороны за счет отражения света.

Фото. Модуль Bifacial

6. Glass-glass модули. Конструкция с двумя слоями стекла спереди и сзади. По сравнению с традиционными схемами, где с обратной стороны используется пленка, такая технология улучшает защиту внутренних элементов от внешних факторов.

Фото. Glass-Glass модули

В результате при одинаковых параметрах современные панели с новыми технологиями имеют большую мощность по сравнению со старыми моделями.

Типовые размеры солнечных панелей по мощности

Таблица 1. Ориентировочные диапазоны для солнечных панелей разной мощности



Важно! Указанные значения не являются паспортными. Это общие ориентиры для современных солнечных модулей. Перед монтажом обязательно нужно проверять точные параметры конкретной модели панели: длину, ширину, толщину и вес в технической документации.

Пример: LONGi Hi-MO X10 535–560 Вт имеет формат около 1990 × 1134 × 30 мм. Jinko Tiger Neo 560–580 Вт имеет формат 2278 × 1134 × 30 мм. Trina Vertex N 625–650 Вт имеет формат 2382 × 1134 × 30 мм и вес около 27,9 кг. Большие двусторонние модули Trina Vertex могут иметь формат 2384 × 1303 × 33 мм и вес более 38 кг.

Размер солнечной панели 400 Вт

Для таких моделей характерны более компактные размеры, поэтому солнечные панели мощностью 400 Вт считаются более удобными для установки на небольших или сложных крышах с ограниченной площадью. Также их проще размещать вокруг:

• дымоходов;
• мансардных окон;
• вентиляционных выходов и других препятствий.

Перед монтажом важно учитывать реальный размер солнечной панели 400 Вт конкретной модели и доступную площадь крыши.

Размер солнечной панели 450 Вт

Популярными решениями для современных крышных СЭС считаются солнечные панели 450 Вт. Даже при одинаковых показателях мощности модули могут отличаться точными габаритами благодаря новым технологиям TOPCon, PERC, Bifacial или Glass-Glass. Поэтому при расчете площади крыши важно учитывать размеры солнечных панелей 450 Вт и другие технические параметры конкретной модели.

Размер солнечной панели 500 Вт

Солнечные панели мощностью 500 Вт — это более крупные модули, которые позволяют получить больше мощности. Для обустройства СЭС используется меньшее количество таких панелей. Но из-за большего размера места для установки модулей тоже нужно больше. Вес модуля 500 Вт также будет выше. Поэтому точный размер солнечной панели 500 Вт конкретной модели и учет особенностей конструкции крыши имеют важное значение.

Размер солнечной панели 550 Вт

К современным модулям среднего и большого формата относятся солнечные панели мощностью 550 Вт. Выработка электроэнергии одним таким модулем будет выше благодаря большей мощности, поэтому для обустройства СЭС понадобится меньшее количество панелей.

Модули среднего и большого формата обычно удобнее использовать для наземных конструкций, больших крыш и других объектов с достаточным местом для установки панелей.

Размер солнечной панели 600 Вт

Главным преимуществом солнечных панелей мощностью 600 Вт считается высокая мощность одного модуля. Поскольку размер солнечной панели 600 Вт больше, для обустройства солнечных электростанций используется меньшее количество панелей. Но такие современные решения имеют больший вес и габариты, а значит требуют особого подхода к транспортировке, монтажу и размещению.

Размер солнечной панели 650 Вт

Солнечные панели мощностью 650 Вт — это большие модули, которые благодаря высокой мощности позволяют получать больше энергии с одного модуля. За счет этого при обустройстве СЭС уменьшается количество панелей.

Но установка таких модулей требует больше пространства для монтажа, также они имеют больший вес. Перед проведением монтажных работ следует тщательно проверить крышу на прочность и подобрать крепления. При обустройстве наземных объектов такими панелями стоит учитывать параметры опорных конструкций.

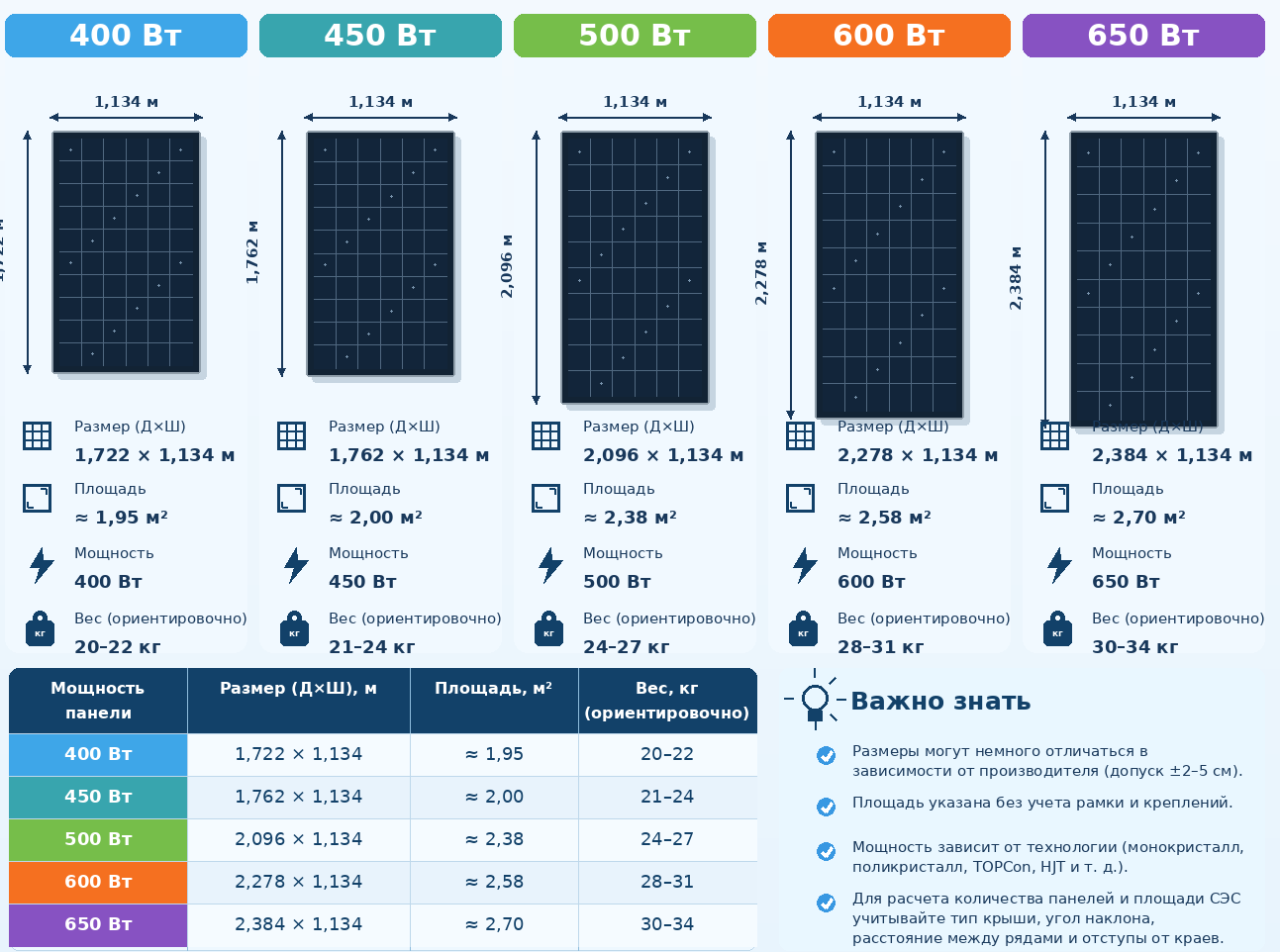

Инфографика. Сравнение размеров панелей 400, 450, 500, 600 и 650 Вт

Важно! Все размеры ориентировочные, потому что точные габариты зависят от модели, производителя, технологии и типа стекла.

Вес солнечных панелей

На вес солнечной панели влияют:

• размер;
• мощность;
• конструкция;
• материалы.

Современные солнечные панели мощностью 400–450 Вт имеют вес примерно от 20 до 23 кг, а крупные модули 550–650 Вт могут весить от 25 до 35 кг или больше.

Если обычные панели со стеклом и задней пленкой легче, то современные двусторонние солнечные панели Bifacial и Glass-Glass, которые имеют стекло с обеих сторон, отличаются большим весом. Точная масса зависит от конкретной модели.

Таблица 2. Вес панелей и ориентировочная нагрузка на крышу



* Ориентировочно для собственного веса модулей на площадь, которую они занимают.

Для расчета общего веса модулей используется такая формула:

Общий вес модулей = вес одной панели × количество панелей

Но это только расчет веса самих солнечных модулей. Подбор панелей под крышу требует учета не только веса солнечной панели, но и креплений, профилей и других элементов конструкции. Важно помнить, что суммарная нагрузка на крышу — это вес всей готовой системы, а не одного модуля.

Рис. Иконки для обозначения веса, площади, мощности и нагрузки солнечных панелей

Площадь солнечной панели

Для определения площади солнечной панели можно использовать формулу:

Площадь панели = длина × ширина

Например, если модуль имеет размер 1,75 м × 1,10 м, его площадь составит примерно 1,93 м².

Нужно понимать, что площадь солнечной панели не равна минимальной площади крыши для всей солнечной станции. Для определения необходимой площади важно учитывать количество солнечных модулей, их размещение, расстояние между панелями, отступы от края крыши, наличие дымоходов и других препятствий. Также учитываются обслуживание и пространство для монтажа.

Таким образом, общая площадь солнечной электростанции всегда будет больше, чем показатель, полученный по простой формуле.

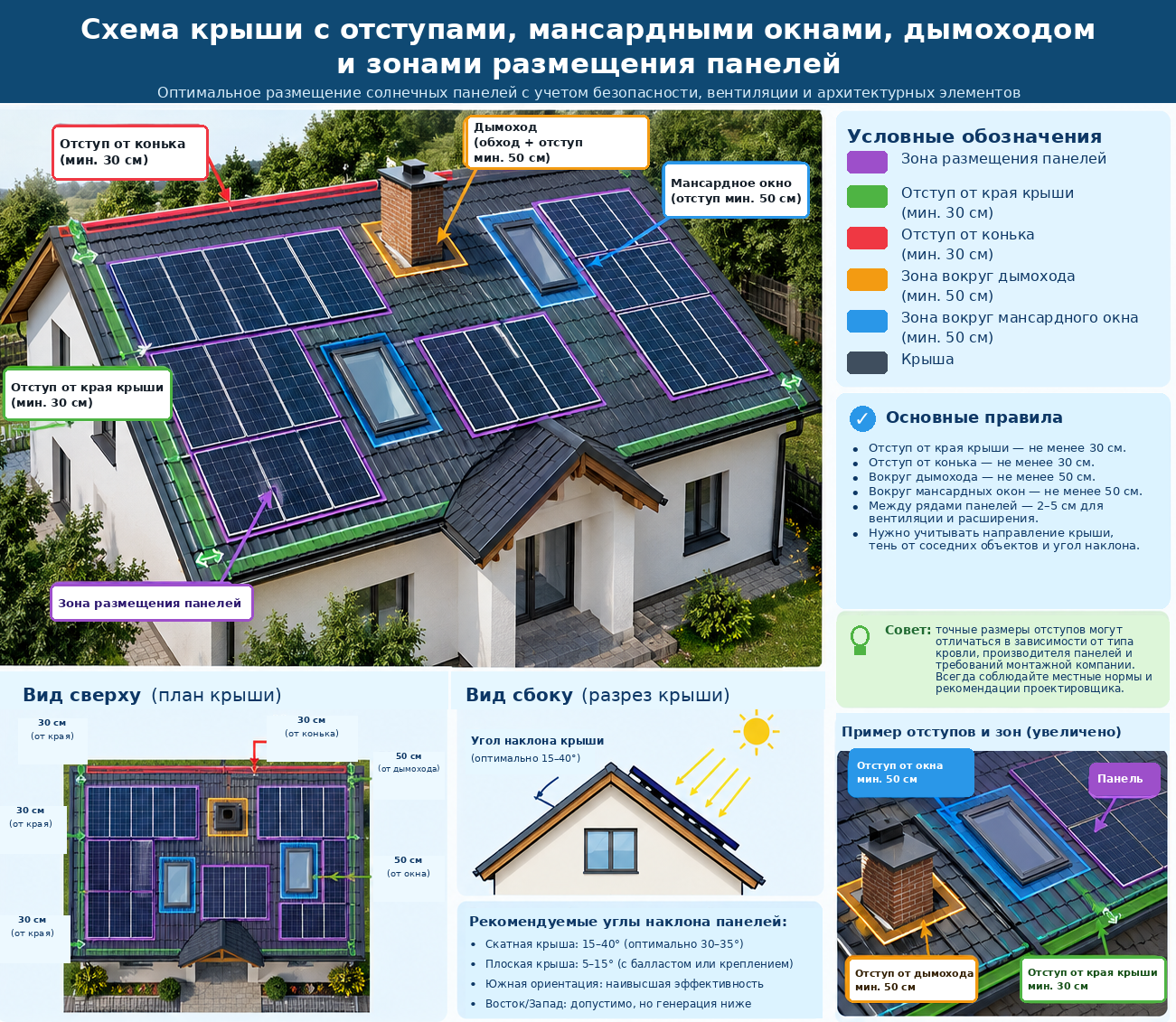

Рис. Схема крыши с отступами, мансардными окнами, дымоходом и зонами размещения панелей

Сколько места нужно на крыше

При расчете площади крыши для установки солнечных панелей важна полезная площадь. Она определяется после учета вентиляционных выходов, мансардных окон, которые не должны перекрываться панелями, проходов для обслуживания, отступов от краев крыши, угла наклона и других препятствий. Также важно учитывать тени от дымоходов, деревьев и соседних зданий.

В Украине оптимальной считается южная ориентация, а рекомендуемое значение угла наклона обычно составляет около 25–40°.

Таблица 3. Выбор формата панели под разные типы крыши



Важно! Для сложных кровель или крыш с ограниченной площадью следует правильно подбирать габариты и количество панелей, а не просто учитывать максимальную мощность одной панели.

Как размеры влияют на монтаж

На монтаж напрямую влияют габариты и характеристики солнечной панели:

1. Длина и ширина. Определяют количество модулей, их размещение и расстояние между креплениями.

2. Вес панели. Влияет на допустимую нагрузку на стропила.

3. Ветровая нагрузка. Определяет прочность и количество креплений.

4. Тип кровли. Влияет на способ монтажа.

5. Шаг стропил. Определяет расположение креплений.

6. Монтажная система. Должна соответствовать модулям, кровле и нагрузкам.

Как подобрать панели под крышу

Выбирая солнечные панели, нужно использовать определенный алгоритм.

1. Оценка площади и формы крыши. Определяются размеры скатов, их ориентация и угол наклона.

2. Учет препятствий: дымоходов, мансардных окон, вентиляционных выходов и зон затенения.

3. Проверка несущей способности конструкции крыши и допустимой нагрузки.

4. Определение желаемой мощности СЭС и необходимости резервного питания, при котором используются аккумуляторы для солнечных станций.

5. Тип и характеристики инвертора. Это могут быть гибридные инверторы или другие модели.

6. Доступные модули. Они должны быть совместимы с крышей, монтажной системой и подходить под инверторы для солнечных панелей. Мощность массива должна соответствовать инвертору.

Формула расчета количества панелей:

Количество панелей для СЭС = желаемая мощность станции / мощность одной панели

Таблица 4. Пример для СЭС 5, 10 и 15 кВт с количеством панелей и ориентировочной площадью



* Площадь ориентировочная и зависит от размера конкретных панелей и схемы монтажа.

Дополнительно для крыши нужно учитывать отступы от краев, проходы и расстояния между рядами.

Для СЭС 10 кВт с панелями 450 Вт нужно примерно 23 панели. Установленная мощность будет 10,35 кВт. При площади одной панели около 2 м² модули будут занимать около 46 м², а фактическая площадь кровли может быть больше.

Вывод

Современные солнечные панели нужно выбирать не только по показателю мощности. Важно учитывать комплекс факторов: размер и вес модулей, эффективность, доступную площадь крыши и задачи станции. Эффективное использование площади кровли и оптимальная генерация возможны только при правильном выборе.
