Настройка гибридного инвертора: что проверить перед запуском

Настройка гибридного инвертора: что нужно знать перед запуском

Гибридный инвертор — это устройство, которое способно преобразовывать энергию от солнечных панелей, общей сети или АКБ для использования в быту либо промышленности. Гибридные инверторы применяются для обеспечения объекта стабильным электропитанием. Важная функция гибридного инвертора — возможность сохранять избыточную солнечную энергию и использовать ее ночью или при недостаточном солнечном освещении.

Инвертор гибридного типа — это устройство, которое в зависимости от условий эксплуатации автоматически выбирает оптимальный источник питания. Также он используется для обеспечения резервного питания во время отключений или сбоев в сети.

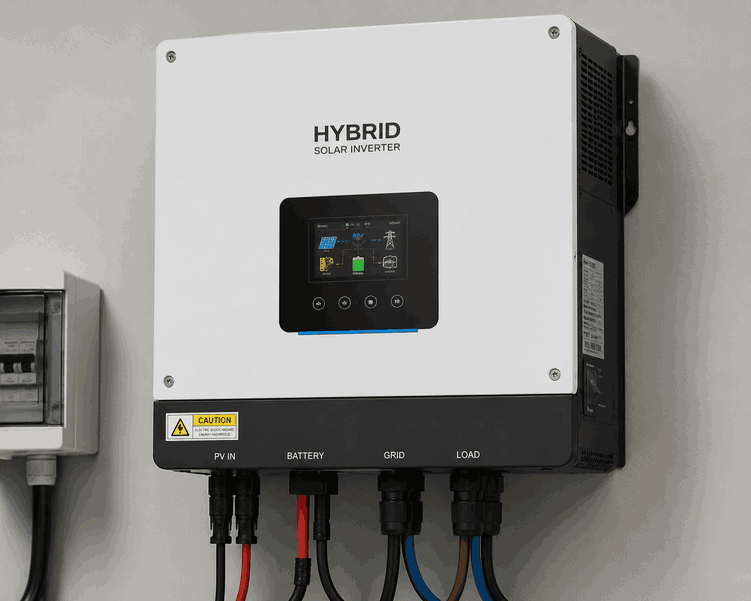

Рис. 1. Гибридный инвертор

Гибридный инвертор — сложное электротехническое оборудование. Без специальных знаний и практического опыта самостоятельно менять критические настройки гибридного инвертора не рекомендуется.

Что означает настройка гибридного инвертора

Настройка гибридного инвертора — это комплекс параметров, которые определяют работу энергетической системы в целом. Это не одно отдельное действие. Благодаря правильной настройке инвертор для солнечных батарей определяет, когда нужно:

• использовать энергию от солнечных панелей;
• заряжать или разряжать аккумулятор;
• работать с электросетью.

Во время настройки определяются режимы резервного питания на случай отключения электроэнергии, приоритетность источников энергии и правила работы системы мониторинга.

Если настройка гибридного инвертора выполнена правильно, это позволяет не только обеспечить стабильное питание здания, но и эффективнее использовать произведенную электроэнергию, а также снизить расходы даже при нестабильной работе сети.

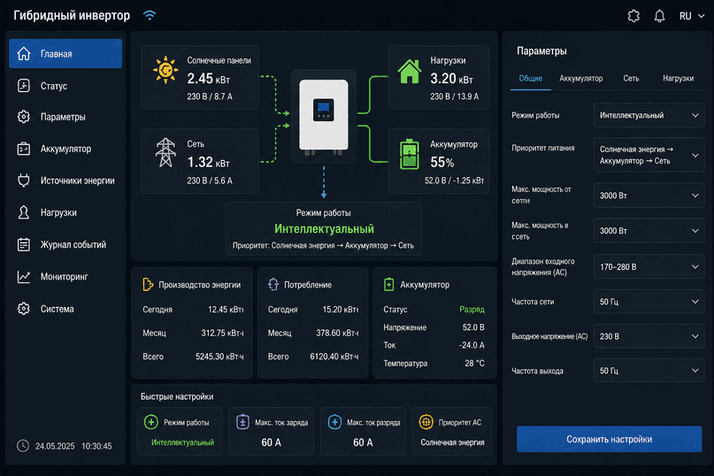

Рис. 2. Меню настроек гибридного инвертора

Как работает гибридный инвертор и почему его настройка важна

Инвертор гибридного типа отвечает за работу разных источников энергии: солнечных панелей, АКБ и общей сети. Именно настройка гибридного инвертора определяет, как будет работать вся система электропитания. Преобразуя ток для питания электрических приборов, инвертор самостоятельно определяет, какой из источников должен использоваться в первую очередь. Кроме того, устройство контролирует процессы зарядки и разрядки аккумулятора. Во время отключения электроэнергии оно способно обеспечивать резервное питание.

Если настройка гибридного инвертора выполнена неправильно, стабильность работы системы не может быть гарантирована. При некорректно заданных параметрах аккумулятор может изнашиваться быстрее, переключение между источниками энергии будет работать неправильно, а электроэнергия будет использоваться менее эффективно.

Поэтому этап настройки очень важен: от него зависит надежность работы всей системы и ее экономичность.

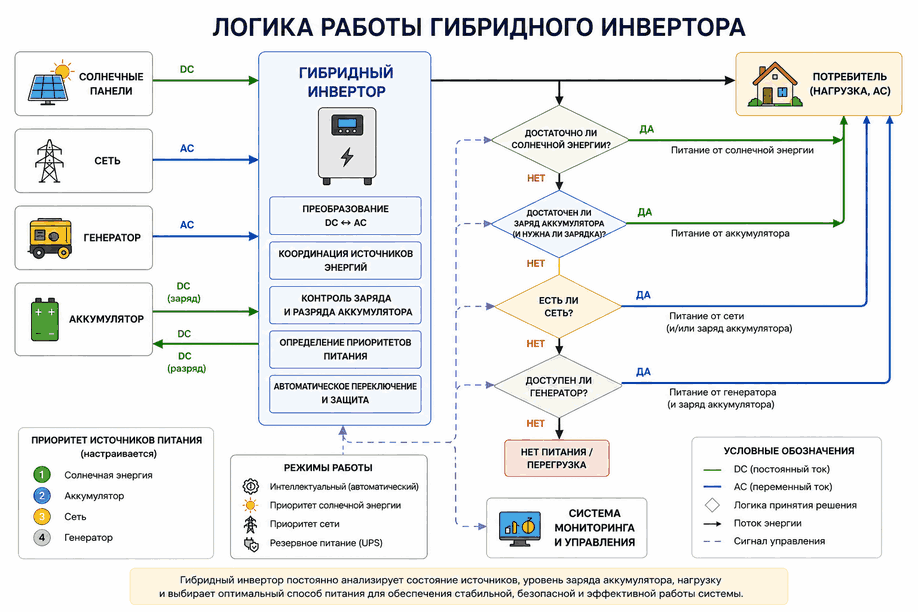

Рис. 3. Схема принципа работы гибридного инвертора

Почему универсальных настроек не существует

Настройки гибридного инвертора не могут быть универсальными для всех устройств. Главные факторы, которые учитывают при настройке, — условия эксплуатации и совокупность технических параметров системы. Основная причина отсутствия универсальных настроек — модель инвертора. Параметры работы зависят от модели, типа аккумулятора, конфигурации системы и рекомендаций производителя, поэтому единых значений для всех случаев не существует.

Причин отсутствия универсальных настроек несколько:

• При интенсивном использовании гибридного инвертора пиковые нагрузки, допустимые режимы работы и стабильность питания определяются общей мощностью системы.
• От того, какая сеть используется — однофазная или трехфазная, — зависит распределение нагрузки и особенности конфигурации оборудования.
• Важное значение имеют тип АКБ и рабочее напряжение. Эффективность работы инвертора, общая стабильность системы, расход энергии и скорость зарядки напрямую зависят от этих параметров.
• Также важно, как будет использоваться инвертор: в автономном режиме, для работы с альтернативными источниками энергии или как часть системы резервного питания. Для каждого сценария нужны разные настройки распределения энергии и приоритетов.

Каждый параметр должен быть согласован с рекомендациями производителя. Это влияет не только на оптимальную работу гибридного инвертора, но и на стабильность, срок службы и безопасность оборудования. Максимальной надежности и эффективности можно добиться только при комплексном подходе.

Какие параметры чаще всего проверяют во время настройки

Существуют параметры, которые при настройке гибридного инвертора проверяются и корректируются чаще всего. К ключевым относятся:

Тип АКБ. Он определяет алгоритмы зарядки и допустимые пределы работы батареи. Это могут быть AGM, LiFePO4 аккумуляторы или батареи другого типа.

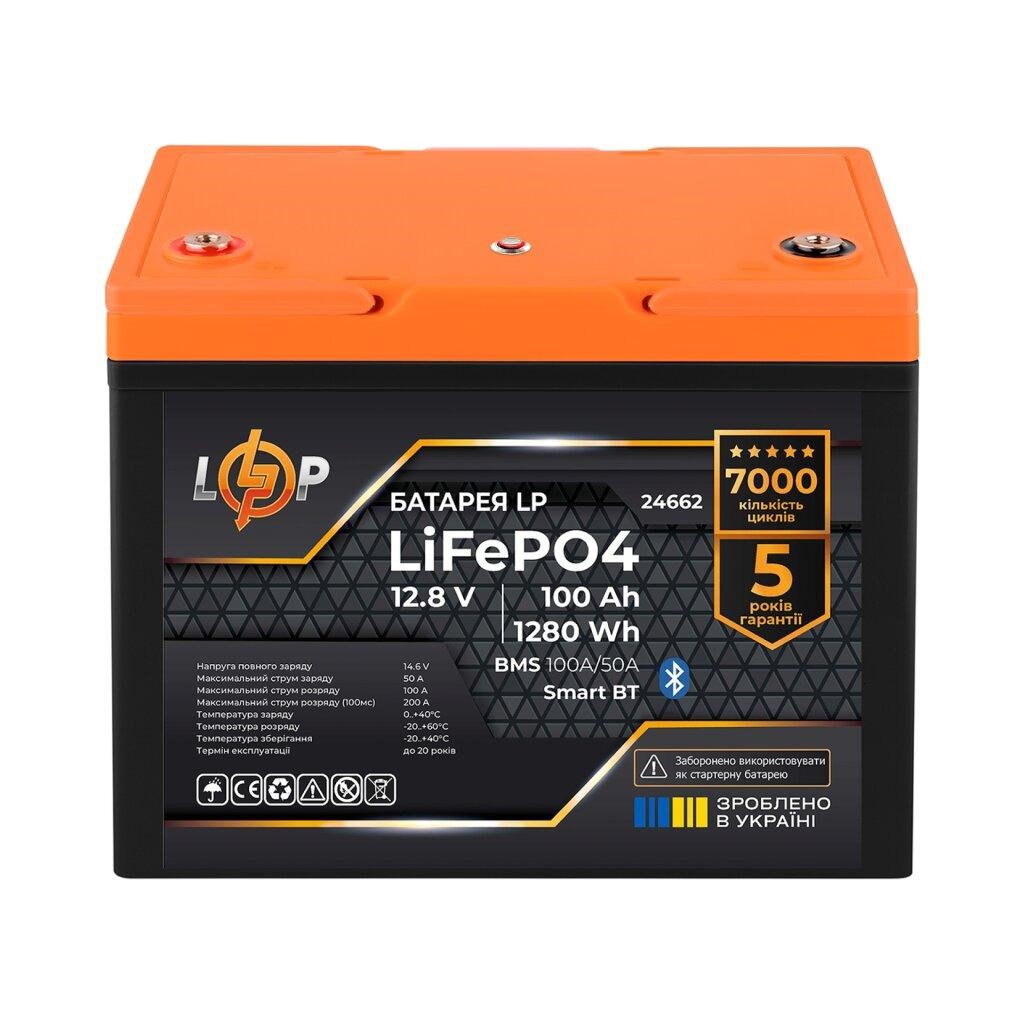

Рис. 4. LiFePO4 аккумуляторы

• Напряжение аккумуляторной батареи. Этот показатель влияет на совместимость системы и эффективность работы оборудования.
• Ток зарядки. Это максимальная сила тока, с которой инвертор может заряжать аккумулятор. Если значение выбрано неправильно, ресурс АКБ может снизиться, также возможны перегрузки системы.
• Предел разряда. Указывает минимальный уровень заряда, при котором инвертор будет отключать нагрузку для защиты аккумулятора от глубокого разряда.
• Приоритет источников питания. Этот параметр определяет, какой источник будет использоваться в первую очередь: солнечная энергия, аккумулятор или сеть.
• Режим работы инвертора. Это выбор типа питания: гибридный, автономный или резервный. Благодаря ему задается общая логика распределения энергии.
• Параметры зарядки от сети. Под этим понимают настройки силы тока и напряжения при зарядке батареи от электросети, включая ограничения во время пиковых нагрузок.
• Параметры зарядки от солнечных панелей. Определяется диапазон напряжения и тока для максимально эффективного использования солнечной энергии.
• Работа резервных нагрузок. Определяется перечень критичных потребителей, которые должны оставаться подключенными даже при отключении основного питания.
• Параметры мониторинга. Они позволяют отслеживать состояние всей системы: ток, напряжение, уровень заряда, температуру, а также историю потребления электроэнергии.

Каждый из этих параметров влияет на безопасность системы, ее эффективную работу и долговечность. Корректные значения критичных параметров должен подбирать специалист или пользователь с достаточным опытом работы с таким оборудованием. Важно, чтобы настройка выполнялась комплексно, а не по одному параметру отдельно.

Если у вас нет профильной подготовки, лучше не менять параметры зарядки и разрядки, приоритеты питания и настройки работы с аккумулятором без консультации со специалистом.

Настройка работы с аккумулятором

На этом этапе важно правильно указать тип АКБ. Это имеет большое значение, потому что у разных аккумуляторов разные требования к алгоритму зарядки. Если параметры заданы неправильно, инвертор может подавать неподходящий ток или напряжение. Это может привести к ускоренному износу АКБ или ее повреждению.

Параметры заряда и разряда не менее важны. Они определяют условия, при которых аккумулятор безопасно накапливает энергию, и предел, до которого система позволяет использовать запас энергии без риска глубокого разряда батареи. Благодаря этим настройкам формируется баланс между эффективным использованием энергии и сроком службы аккумулятора.

Особое внимание нужно уделять системному напряжению. Настройки для систем 24 В и 48 В отличаются. Для систем с большей мощностью часто применяется гибридный инвертор 48V, поскольку при высоких нагрузках он обеспечивает лучшую стабильность. Гибридные инверторы 24V чаще используются в компактных системах или системах с меньшей энергоемкостью.

Параметры для литиевых батарей LiFePO4 должны согласовываться с системой управления батареей BMS и рекомендациями производителя. BMS контролирует безопасные пределы заряда и разряда, а также температурный режим, в котором должно работать оборудование.

Рис. 5. Система управления батареями (BMS)

Для стабильной работы системы без перегрузок нужно учитывать мощность инвертора. В устройствах 3 кВт важен баланс между нагрузкой, возможностями АКБ и сценарием использования энергии.

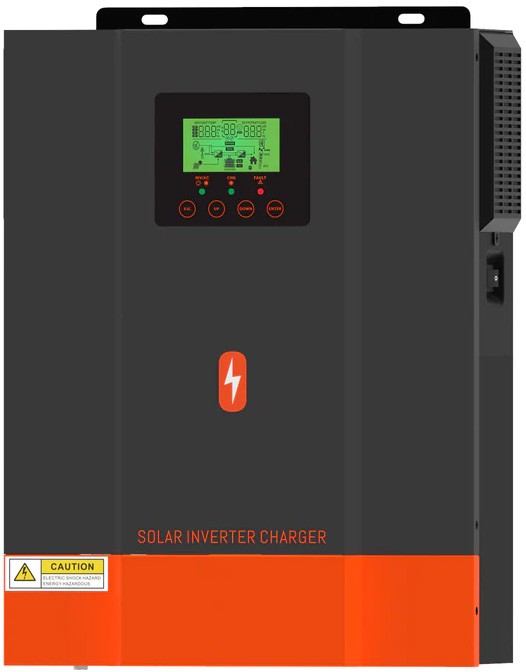

Рис. 6. Гибридный инвертор 3 кВт

Настройка приоритетов питания

Под этим понимается выбор источника, из которого система в первую очередь будет брать энергию: электросеть, солнечные панели или АКБ. В зависимости от потребностей пользователя порядок их использования может меняться.

Такие настройки нужны для адаптации системы под конкретные задачи:

• если в приоритете солнечная энергия, инвертор максимально использует генерацию от солнечных панелей, а потребление из сети уменьшается. Благодаря этому снижаются расходы на электроэнергию и повышается энергоэффективность;
• если используется резервное питание, система может держать аккумулятор заряженным и включать его только при отключении сети, которая остается основным источником питания.

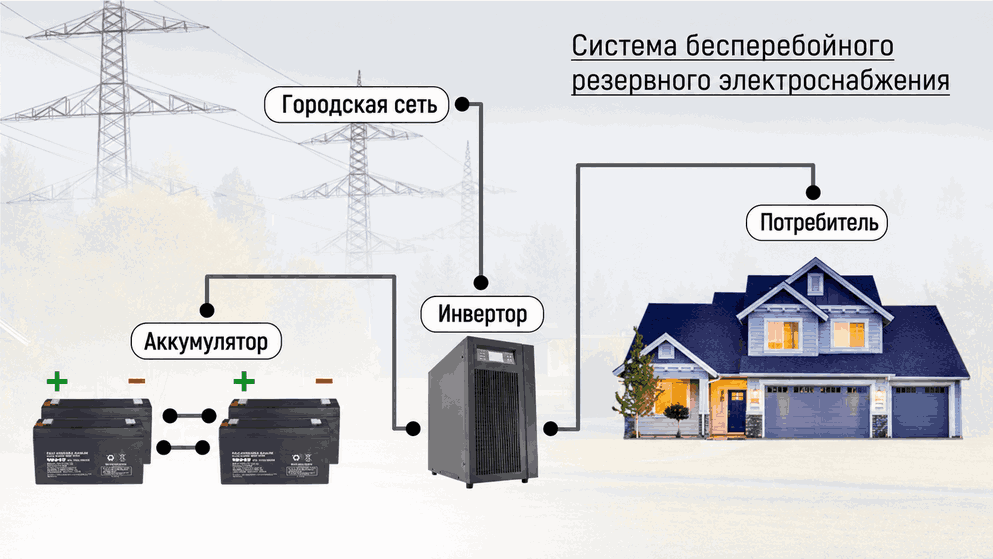

Рис. 7. Иллюстрация резервного питания дома

При критичных нагрузках система может обеспечивать питание во время перебоев только для важных потребителей, одновременно оптимизируя использование солнечной энергии и энергии от АКБ.

Как запустить инвертор после базовой настройки

Пользователям важно понимать, как запустить инвертор. Перед запуском, после завершения базовых настроек, нужно проверить корректность всех основных параметров системы.

Также важно проверить правильность отображения состояния аккумуляторной батареи, уровня ее заряда и других ключевых показателей. Перед запуском оборудования в работу нужно обратить внимание на предупреждения, сообщения об ошибках или другие системные уведомления. Они могут указывать на некорректную конфигурацию системы или ошибки в настройках.

После запуска в течение определенного времени стоит:

• наблюдать за работой системы;
• контролировать, как заряжается аккумулятор для солнечных станций;
• следить за переключением между источниками питания;
• оценивать общую стабильность работы инвертора.

Эти действия позволяют убедиться, что все элементы корректно взаимодействуют между собой, а система работает в соответствии с заданным режимом.

Как перезагрузить инвертор и когда это может быть нужно

Перезагрузка гибридного инвертора может понадобиться после:

• обновления параметров;
• возникновения временных сбоев в работе системы.

После перезагрузки восстанавливается заданный режим работы инвертора. Перед любыми действиями важно внимательно ознакомиться с инструкцией именно к той модели, которая установлена у вас. Это нужно потому, что принцип перезапуска может отличаться в зависимости от производителя.

При регулярном повторении ошибок или появлении предупреждений лучше обратиться к специалистам, которые знают, как правильно перезагрузить инвертор и проверить систему, а не пытаться устранять неисправности самостоятельно.

Типичные ошибки при настройке гибридного инвертора

Настройка гибридного инвертора без соблюдения правил приводит к нестабильной работе системы, износу аккумулятора и снижению эффективности. Среди типичных ошибок чаще всего встречаются следующие:

• Копирование чужих настроек из интернета. Нельзя применять параметры, которые подходят для одной модели инвертора или одной системы, ко всем устройствам подряд, потому что они отличаются.
• Выбор неправильного типа аккумулятора. Это приводит к использованию некорректного алгоритма зарядки и разрядки.
• Неправильные параметры зарядки. При слишком агрессивном или неподходящем режиме заряда срок службы АКБ может снизиться.
• Игнорирование напряжения системы. В настройках систем 24V и 48V есть существенные различия, поэтому применение параметров одной конфигурации к другой является ошибкой.
• Игнорирование рекомендаций производителя. В них учитываются особенности конкретной модели инвертора и оборудования, которое работает в комплексе.
• Изменение критичных параметров без понимания их значения. Системные и сервисные параметры не стоит менять без понимания их назначения, поскольку это может повлиять на стабильность и безопасность работы оборудования.
• Попытка самостоятельно настроить инвертор без достаточного опыта. Отсутствие специальных знаний может привести к ошибкам, которые на начальном этапе сложно обнаружить.
• Отсутствие проверки после изменения параметров. Любая настройка требует обязательного контроля работы системы, чтобы убедиться в правильности внесенных изменений.

Любая настройка должна выполняться с учетом конкретной модели инвертора, типа АКБ и условий эксплуатации. Использование универсальных настроек без учета особенностей системы может привести к проблемам в будущем.

Что можно проверить самостоятельно, а что лучше не менять без опыта

Самостоятельно пользователь может:

• проверить, включается ли гибридный инвертор;
• корректно ли определяется батарея;
• работает ли система мониторинга;
• отображаются ли режимы работы;
• нет ли сообщений об ошибках.

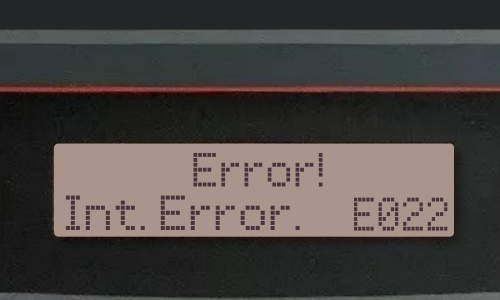

Рис. 8. Сообщения об ошибках в гибридных инверторах

Даже если пользователь понимает, как включить инвертор, но не имеет достаточных знаний о принципе работы системы, не стоит самостоятельно менять параметры зарядки и разрядки АКБ, пороги защиты, настройки взаимодействия с BMS, приоритеты питания и другие критичные сервисные параметры.

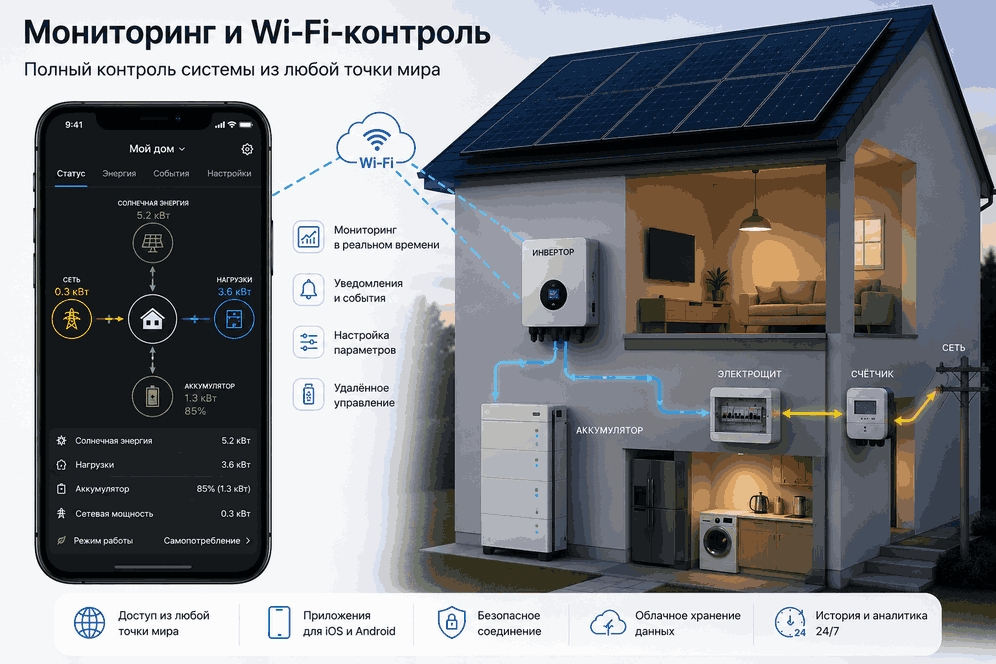

Рис. 9. Мониторинг и Wi-Fi-контроль

Вывод

Настройка гибридного инвертора влияет на эффективную, безопасную и стабильную работу всей энергосистемы. Универсальных шаблонов не существует, потому что параметры зависят от типа АКБ, модели оборудования и условий эксплуатации.

Даже понимая базовый принцип того, как работает гибридный инвертор, не стоит вносить изменения в критичные настройки без профильных знаний. Это поможет предотвратить повреждение оборудования и избежать сбоев в работе всей системы.
