Технические характеристики JA Solar JAM54D40-470/LR
|
Характеристика |
Значение |
|
Производитель |
JA Solar |
|
Модель |
JAM54D40-470/LR |
|
Тип модуля |
Односторонний, двухстекольный |
|
Тип фотоэлементов |
Монокристаллический, n-тип |
|
Номинальная мощность ( Pmax ) |
470 Вт |
|
КПД модуля |
23,5% |
|
Допуск на мощность |
0 ~ +3% |
|
Напряжение холостого хода ( Voc ) |
40,40 В |
|
Напряжение при максимальной мощности ( Vmp ) |
33,84 В |
|
Ток короткого замыкания ( Isc ) |
14,66 А |
|
Ток при максимальной мощности ( Imp ) |
13,89 А |
|
Количество элементов |
108 (6×18) |
|
Технология |
MBB, half-cell |
|
Переднее стекло |
1,6 мм |
|
Заднее стекло |
1,6 мм |
|
Цвет рамки |
Черный |
|
Соединительная коробка |
IP68 |
|
Количество байпасных диодов |
3 |
|
Разъем |
QC 4.10-351/MC4-EVO2A |
|
Сечение кабеля |
4 мм² (IEC), 12 AWG (UL) |
|
Длина кабеля, портретная ориентация |
400 мм (+) / 200 мм (-) |
|
Длина кабеля, альбомная ориентация |
1200 мм (+) / 1200 мм (-) |
|
Размеры |
1762×1134×30 мм |
|
Вес |
22 кг |
|
Максимальное напряжение системы |
1500 В DC |
|
Максимальный номинал предохранителя |
25 А |
|
Рабочая температура |
-40…+85 °C |
|
NOCT |
45 ± 2 °C |
|
Максимальная статическая нагрузка спереди |
5400 Па |
|
Максимальная статическая нагрузка сзади |
2400 Па |
|
Класс безопасности |
Класс II |
|
Огнестойкость |
UL Type 38/ Class C |
|
Сливные отверстия |
8 |
|
Монтажные отверстия |
8 |
|
Заземляющие отверстия |
4×Ø4,2 мм |
|
Паллетирование |
36 шт./ полета |
|
40-футовый контейнер |
936 шт. |
|
Параметр |
Значение |
|
Температурный коэффициент Isc ( α_Isc ) |
+0,045%/°C |
|
Температурный коэффициент Voc (β_ Voc ) |
-0,250%/°C |
|
Температурный коэффициент Pmax ( γ_Pmp ) |
-0,290%/°C |
|
NOCT |
45 ± 2 °C |

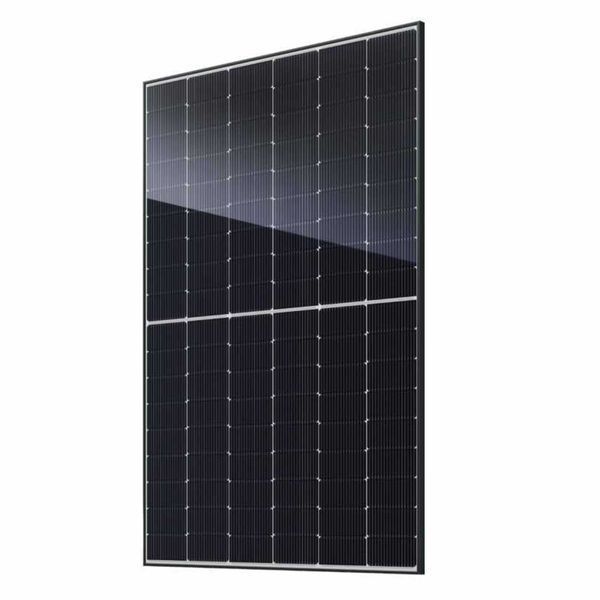

Солнечная панель JA Solar JAM54D40-470/LR
JA Solar JAM54D40-470/LR – высокоэффективный солнечный модуль мощностью 470 Вт, выполненный на основе n-типа кремниевых элементов с технологией полуэлементов MBB и конструкцией двойного стекла. Модуль имеет КПД до 23,5%, что позволяет получать высокую мощность при относительно компактных габаритах.
Панель принадлежит к серии премиум-модулей JA Solar и предназначена для использования в современных сетевых, гибридных и автономных солнечных электростанциях. Благодаря n-типу элементов, модуль имеет низкий уровень деградации, улучшенную работу при низком уровне освещения и стабильные характеристики в течение длительного периода эксплуатации.
Двойное стекло толщиной 1,6+1,6 мм обеспечивает дополнительную защиту фотоэлементов от внешнего воздействия. Конструкция модуля предусматривает 108 элементов в конфигурации 6×18, степень защиты соединительной коробки IP68 и три байпасных диода.
Основные преимущества JA Solar JAM54D40-470/LR
Электрические параметры приведены для стандартных условий тестирования STC: 1000 Вт/м², температура элемента 25 °C, AM1.5G.
Гарантия и деградация
JA Solar заявляет 15-летнюю гарантию на изделие и 30-летнюю гарантию на линейную выходную мощность. Согласно паспорту деградация составляет 1% в течение первого года и 0,4% в год в течение следующих лет.
Модуль имеет сертификацию IEC 61215, IEC 61730, а производственная система качества соответствует ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 и IEC 62941:2019.
Важный момент: в паспорте прямо указано, что приведенные электрические характеристики для серии JAM54D40-445/LR - JAM54D40-470/LR являются каталоговыми и предназначены для сравнения модулей; характеристики конкретных модулей могут отличаться.
