Технічні характеристики |
|
|
Параметр / модель |
SmartSolar MPPT 250/60 Tr |
|
Напруга батареї (В) |
12 / 24 / 48 У автовибір (програмно можна вибрати 36) |
|
Номінальний струм заряду(А) |
60 |
|
Номінальна потужність PV (Вт) |
12 860 Вт / 24 В: 1720 Вт / 36: 2580 Вт / 48 В: 3440 Вт |
|
Макс. струм короткого замикання PV 2) (А) |
35 А |
|
Максимальна напруга відкритої PV ланцюга(В) |
250 В абсолютний максимум в самих холодних умовах |
|
Максимальна ефективність (%) |
99 |
|
Автономне споживання |
нижче 35 мА - 12 В / 20 мА - 48 В |
|
Напруга «абсорбційного» заряду |
Налаштування за замовчуванням 14,4 / 28,8 / 43,2 / 57,6 В (регулюється: поворотним перемикачем, з допомогою екрану, VE.Direct або Bluetooth) |
|
Напруга 'плаваючий' заряду |
Налаштування за замовчуванням 13,8 / 27,6 / 41,4 / 55,2 В (регулюється: поворотним перемикачем, з допомогою екрану, VE.Direct або Bluetooth) |
|
Алгоритм заряду |
Багатостадійний адаптивний |
|
Температурна компенсація |
-16 мВ / -32 мВ / -64 мВ / °C |
|
Захист |
Підключення зі зворотною полярністю (запобіжник, недоступний запобіжнику) / Зворотна полярність PV / Коротке замикання на виході / Перегрів. |
|
Робоча температура |
-30°C до +60 °C (повна номінальна потужність до 40°C) |
|
Вологість |
95%, без конденсації |
|
Порт передачі даних |
VE.Direct або Bluetooth |
|
Рівень забруднення |
PD3 |
|
Зовнішній вимикач |
Так (2-полюсний конектор) |
|
Програмоване реле |
DPST, номінал АС: 240 В AC / 4 A DC номінал: 4 A до 35 В DC, 1 A до 60 В DC |
|
Паралельна робота |
Так (не синхронізується) |
|
Корпус |
|
|
Колір: |
Синій (RAL 5012) |
|
PV контакти (3) |
35 мм² / AWG2 (Tr моделі) |
|
Силові клеми |
35 мм2 / AWG2 |
|
Клас захисту |
IP43 (електронні компоненти) IP22 (зона підключення) |
|
Вага (кг) |
3 |
|
Розміри (В х Ш х Г в мм) |
185 x 250 x 95 |
|
Стандарти |
|
|
Безпека |
EN/IEC 62109-1, UL 1741, CSA C22.2 |
|
Розшифровка скорочень |
|
|
1 а) При підключенні PV електроживлення з більшою потужністю контролер обмежить вхідну енергію до |
|

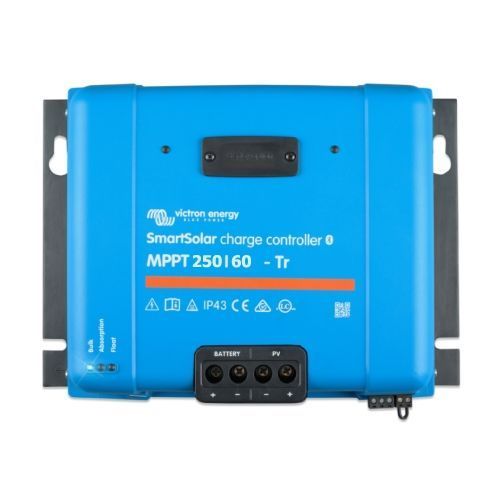

Сонячний контролер заряду SmartSolar MPPT 250/60 Tr Bluetooth – сонячний контролер з технологією MPPT призначений для заряду акумуляторних батарей від сонячних модулів. Контролер здатний забезпечити необхідний зарядний струм і максимізує ефективність роботи з сонячною енергією, забезпечуючи інтелектуальний заряд за максимально короткий час. SmartSolar підтримує гарний стан батарей, збільшуючи їх термін служби.
Вбудований Bluetooth Smart
Бездротове рішення для налаштування, моніторингу та оновлення контролера за допомогою смартфонів Apple і
Android, планшетів та інших пристроїв.
Надшвидке відстеження точки MPPT
Особливо актуально при хмарній погоді, коли інтенсивність світла змінюється безперервно. Швидкий алгоритм MPPT дозволяє отримати електроенергії до 30% більше у порівнянні з ШІМ контролерами і до 10% в порівнянні з повільними контролерами MPPT.
Виявлення додаткової точки максимальної потужності в умовах часткового затінення
У разі часткової затененности на кривій напруги можуть бути дві або більше точок пікової потужності. Звичайні контролери МРРТ закріплюються на найближчій точці пікової потужності, яка може не бути оптимальною ТПМ. Інноваційний алгоритм пристрою SmartSolar дозволить завжди отримувати максимальну кількість енергії, закріплюючись на оптимальній ТПМ.
Висока ефективність перетворення
Відсутність вентилятора, що охолоджує. Максимальна ефективність перевищує 99%.
Гнучкий алгоритм заряду
Контролер має повністю програмований алгоритм заряду і вісім запрограмованих алгоритмів, які вибираються за допомогою поворотного перемикача.
Електронний захист
Захист від перегріву, зниження потужності при високій температурі. Захист від підключення PV масиву зворотної полярності. Захист від зворотного струму.
Датчик внутрішньої температури
Компенсує температуру при напрузі абсорбційного та плаваючого заряду.
Додатковий зовнішній детектор напруги і температури батареї по Bluetooth
Пристрої Smart Battery Sense або BMV-712 Smart Battery Monitor можуть використовуватися для передачі напруги і температури батареї на один або кілька контролерів заряду SmartSolar.
Функція відновлення повністю розрядженою батареї
Ініціює заряд навіть при розряді батареї до 0 Ст. Переподключится до повністю розрядженою літій-іонної батареї з вбудованою функцією відключення.
VE.Direct
Для проводового підключення до панелі Color Control, іншим пристроям GX, ПК або інше.
Зовнішній вимикач
Для підключення, наприклад, до VE.BUS BMS.
Програмоване реле
Можна програмувати (також через смартфон) спрацьовування по тривозі чи інших подій.
Опціонально: зовнішній РК-екран
Просто зніміть гумову заглушку, яка закриває роз'єм спереду контролера і вставте кабель монітора.
