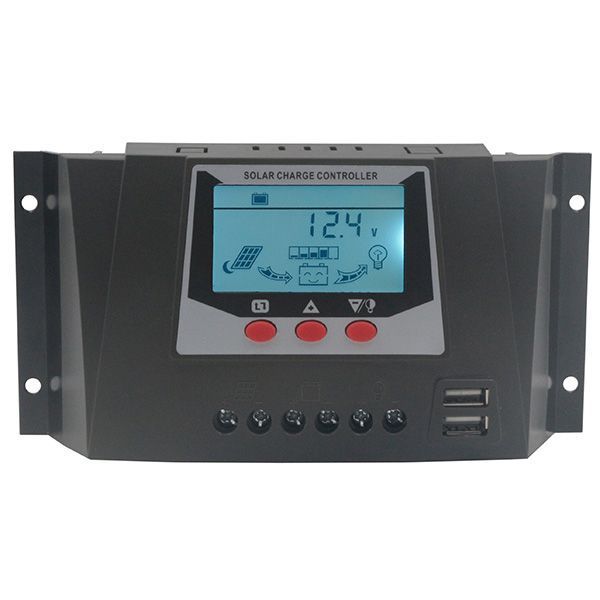

Контроллер защищает аккумулятор от перезаряда, переразряда и потери заряда ночью. Контроллер может работать при напряжении 12/24В. Ток поступающий на аккумулятор от солнечной батареи и ток потребляемый нагрузкой не должны превышать 30А.
Особенности продукта
Дополнительные функции контроллеров WP30D:

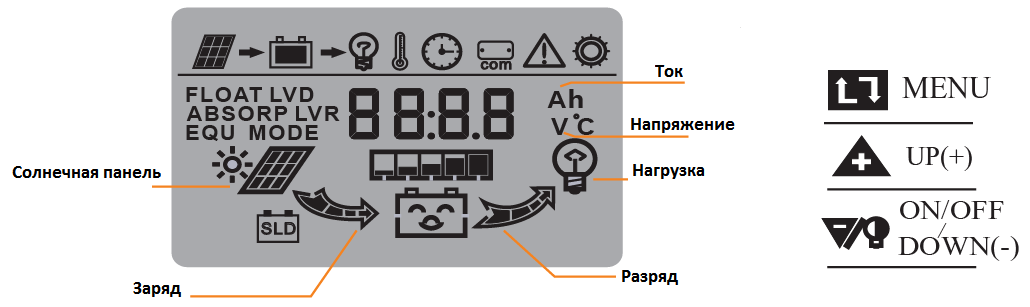

ЖК-дисплей и кнопки

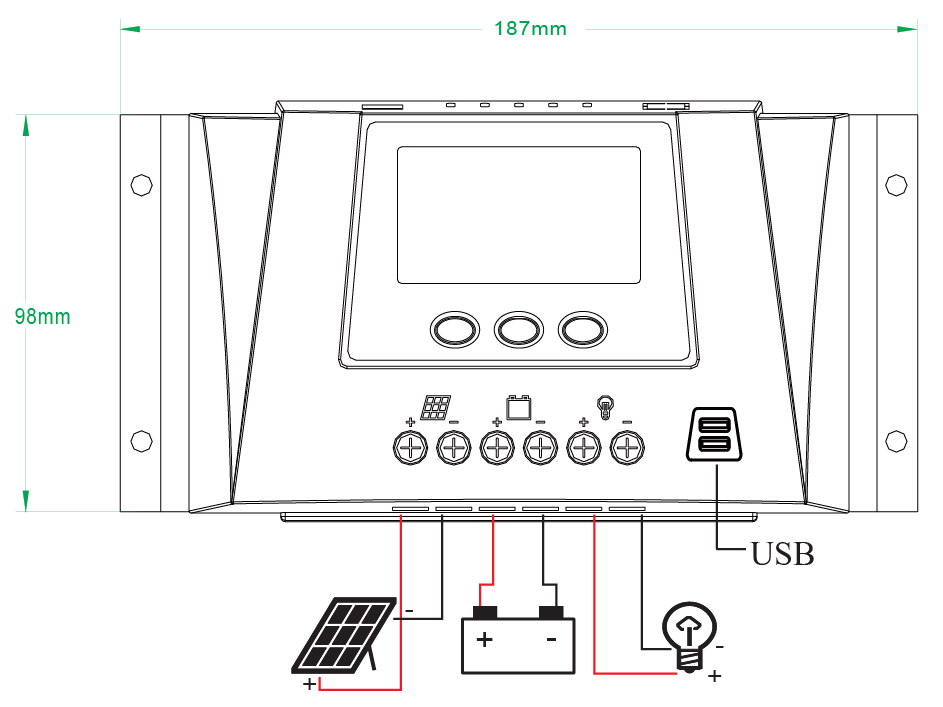

WP30D Размеры и подключение
1. Сначала, согласно диаграмме, соедините положительный и отрицательный электроды батареи с контроллером, он автоматически определит напряжение батареи.
2. Затем подключите солнечные панели к контроллеру.
3. Наконец, подключите положительный и отрицательный электроды нагрузки к контроллеру. Пожалуйста, не переподключайте соединение.
4. При использовании литиевой батареи с защитной схемой установите уровень напряжения равным фиксированному значению. Не устанавливайте батарею в автоматическую идентификацию. Для предотвращения защиты платы литиевой батареи от солнечного входа после запуска контроллера, необходимо определить напряжение отключения.
5. Напряжения холостого хода солнечных батарей должны быть меньше, чем максимально допустимое напряжение, требуемого литиевой батареей, чтобы предотвратить повреждение батареи от чрезмерного напряжения.
6. При использовании литиевой батареи ток короткого замыкания на солнечной панели должен быть меньше 0,3C (емкость литиевой батареи).
Внимание!

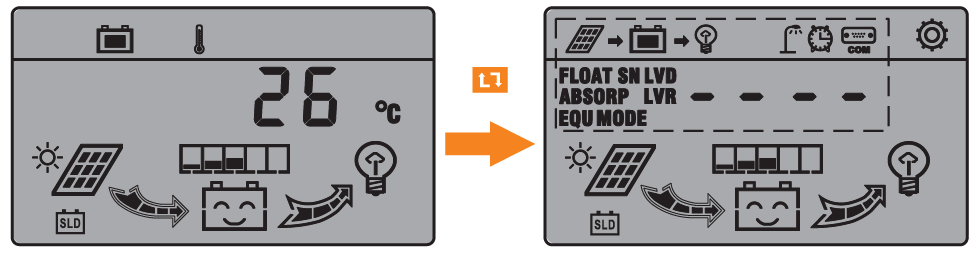

Сброс в заводские настройки по умолчанию
В кольцевом интерфейсе позиции 2 нажмите и удерживайте кнопку «Меню» до тех пор, пока символы в пунктирном столбце не начнут мигать, а контрольные параметры восстановятся до значения по умолчанию. Контроллер автоматически перезапустится для повторного ввода данных контроллера.
Различные режимы работы нагрузки
Существует четыре режима управления для нагрузки. Они представляют собой обычный режим (0), режим управления светом с отложенным включением и выключением (1), режим управления светом (2), режим управления дежурным освещением. Длительность задержки может составлять 1-24 часа.
Ниже приведены рабочие инструкции для каждого режима:
| Режим нагрузки |
событие |
||
| стемнело | запрограммированное время | рассвет | |
| 24Н обычный режим | - | - | - |
| 1~23Н управление светом и отложенный режим | нагрузка включена | нагрузка выклычена | нагрузка выклычена |
| 0Н ч режим управления освещением | нагрузка включена | - | нагрузка выклычена |
| СН реверсный режим управления дежурным освещением | нагрузка выклычена | - | нагрузка включена |

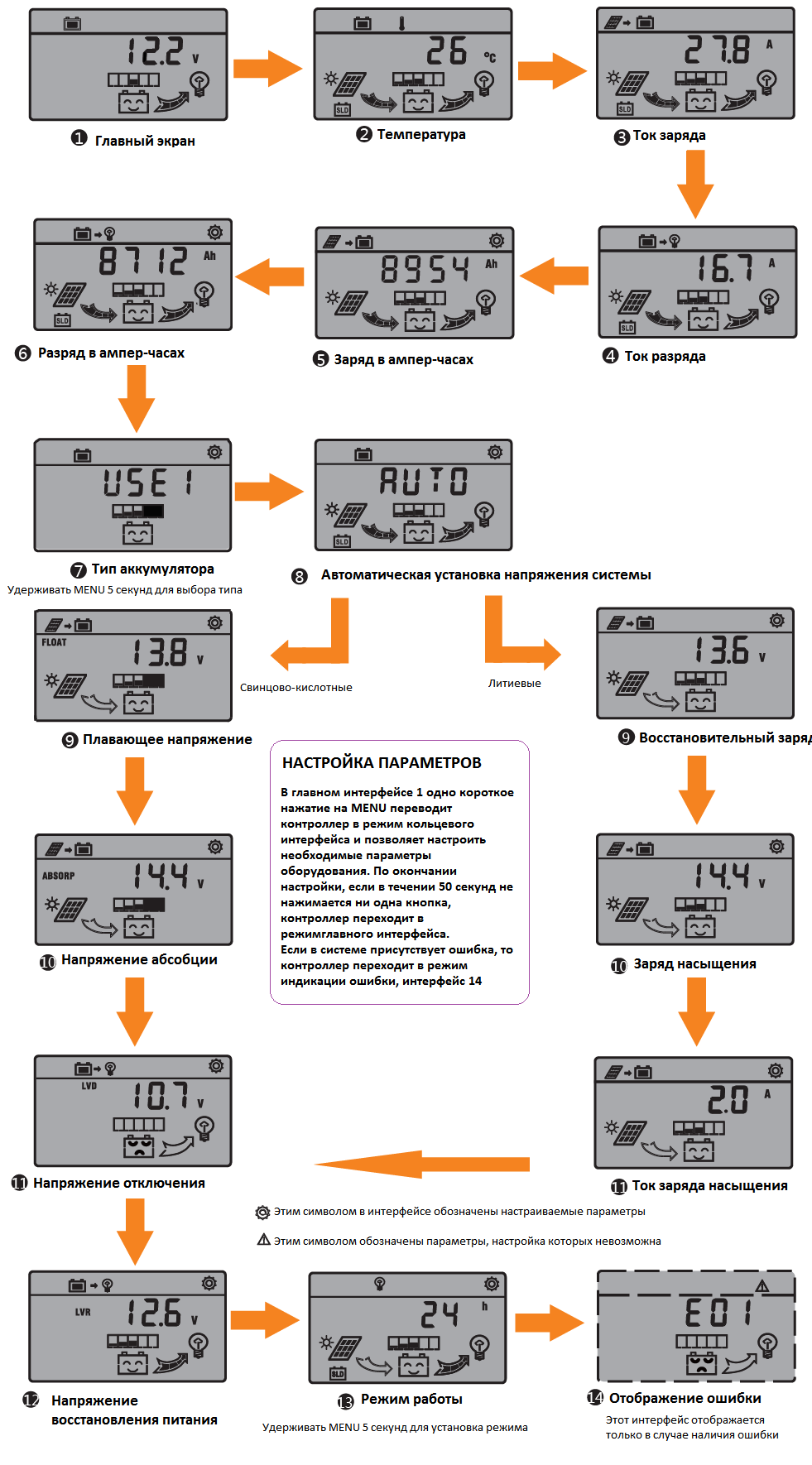

WP30D Экранные настройки
WP30D Коды ошибок и решения
| Код ошибки | Описание ошибки | Метод решения |
| Е01 | Низкое напряжение аккумуляторов, нагрузка отключена | Зарядить или заменить на новый аккумулятор |
| Е02 | Перегрузка, нагрузка отключена | Уменьшите нагрузку, а затем использовать минус кнопки для включения нагрузки или нагрузка будет автоматически включается через 2 минуты |
| Е03 | Короткое замыкание в нагрузке, нагрузка отключена | Устранить короткое замыкание в нагрузке, затем используйте кнопку Minus для включения нагрузки. |
| Е04 | Повышенное напряжение аккумулятора, нагрузка отключена | Проверьте подключение аккумулятора, возможно емкость аккумулятора слишком мала, проверьте наличие другого зарядного устройства, подключенного к батарее. |
| Е05 | Повышенный ток солнечных панелей, зарядка отключена | Убедитесь, что питание солнечной панели превысило допустимую мощность, уменьшите количество панелей, а затем контроллер начнет автоматически заряжать аккумуляторы через 2 минуты. |
Технические параметры
Уровень зарядного тока - до 30 А
Напряжение солнечного поля - до 50 В
Управление режимом зарядки
| Свинцово-кислотные батареи | 3-ступенчатый заряд (объемный, абсорбционный и плавающий) | |||||
| Тип батареи | Герметичная | Гелевая | Заливная | Пользовательский тип 1 | ||
| Плавающее напряжение | 13,8 В | 13,8 В | 13,8 В | 9-15 В | ||
| Абсорбционное напряжение | 14,4 В | 14,0 В | 14,6 В | 9-15 В | ||
| Время абсорбции | 2 часа | |||||
| Напряжение возобновления абсорбции | 12,6 В | |||||
| Предельное напряжение зарядки | 15,5 В | |||||
| Температурная компенсация | -4 мВ/элемент/градус | |||||
| Литиевые батареи | 3-ступенчатая зарядка (объемный заряд, заряд постоянного напряжения, стоп-заряд) | |||||
| Тип батареи | 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Пользовательский тип 2 | |
| Постоянное напряжение | 12,6 В | 16,8 В | 14,4 В | 18,0 В | 9-17 В | |
| Постоянный ток | 2 А, 0,1-30 А настраиваемый | |||||
| Восстановительный заряд | 12,0 В | 16,0 В | 13,6 В | 17 В | 9-17 В | |
Управление режимом разрядки
| Тип батареи | свинцово-кислотная | Литиевая | ||||
| 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Пользовательская | ||
| Защита низкого напряжения | 10,7, 9-15 В | 9,9 В | 13,2 В | 11,2 В | 14,0 В | 9-17 В |
| Восстановление низкого напряжения | 12,6, 9-15 В | 11,1 В | 14,8 В | 12,8 В | 16,0 В | 9-17 В |
| Защита от перезаряда | 16,0 В | 18,5 В | ||||
| Отключение заряда | 15,5 В | 18,0 В | ||||
| USB | 5 В, 2 А | |||||
Уровень напряжения для определения типа батарей
| Напряжение системы | Свинцово-кислотные | Литиевые | ||||
| 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Пользовательский | ||
| 12 В | ≤17 В | ≤14,6 В | ≤18,8 В | ≤16,4 В | ≤20,0 В | ≤16,4 В |
| 24 В | ≤30 В | ≤26,2 В | ≤34,6 В | ≤29,8 В | ≤37,0 В | ≤29,8 В |
Механические и температурные параметры
| Максимальное сечение проводов | 16/25 мм2 |
| Рабочая температура | -20 °С ... +50 °С |
| Температура хранения | -30 °С ... +70 °С |
| Допустимая влажность | 10% ... 90 %, без конденсации |
| Габаритные размеры | WP30D : 187*98*50 мм |
| WP60D : 202*132*61 мм | |
| Вес | WP30D : 370 г |
| WP60D : 730 г | |
| Класс защиты | IP30 |
Внимание!
Вышеуказанные параметры применимы к системе 12V в качестве примера, если система 24V, значение параметра напряжения должно быть удвоено.
