Технические характеристики:
|
Зарядное устройство |
|
|
Напряжение батареи, В |
48 |
|
Номинальный ток заряда, А |
100 |
|
Максимальная мощность заряда, Вт |
5,8 при 57,6 В |
|
Напряжение "абсорбирующего заряда", В |
57,6 - настройка по умолчанию (настраиваемая) |
|
Напряжение "плавающего заряда", В |
55,2 - настройка по умолчанию (настраиваемый) |
|
Диапазон программируемых напряжений, В |
36-60 |
|
Алгоритм заряда, В |
многоступенчатый адаптивный (настраиваемый) |
|
Датчик температуры батареи |
Включено |
|
Максимальная эффективность, % |
96 |
|
Автономное потребление, мА |
15 |
|
Солнце |
|
|
Максимальное фотоэлектрическое напряжение постоянного тока, В |
450 |
|
Пусковое напряжение, В |
120 |
|
Диапазон рабочего напряжения MPPT, В |
80-450 |
|
Количество трекеров |
2 |
|
Макс. рабочий входной фотоэлектрический ток, А |
18 |
|
Макс. фотоэлектрический ток короткого замыкания, А |
20 |
|
Макс. выходная мощность зарядки постоянного тока, Вт |
4000 на единицу 5760 всего |
|
Максимальный размер фотоэлектрической матрицы на трекер |
7200 Ватт-пик (450 В х 20 А) |
|
Уровень отказа фотоэлектрической изоляции, кΩ |
100 |
|
Общие |
|
|
Синхронизированная параллельная работа |
Так, до 25 блоков с VE.Can & Bluetooth |
|
Программируемое реле |
Да |
|
Защита |
Фотоэлектрическая обратная полярность, исходное короткое замыкание, перегрев |
|
Передача данных |
Порт VE.Direct , порт VE.Can&Bluetooth |
|
Частота Bluetooth , мГц |
2402-2480 |
|
Мощность Bluetooth , дБм |
4 |
|
Аналоговый/цифровой порт общего назначения |
Да, 2х |
|
Внешний выключатель |
Да |
|
Диапазон рабочей температуры, ºС |
от -40 до +60 ºС (охлаждение с помощью вентилятора) |
|
Влажность без конденсации, % |
95 |
|
Корпус |
|
|
Материал и цвет |
Сталь, синий, Ral 5012 |
|
Категория защиты |
IP21 |
|
Подключение батареи |
болты M8 |
|
Клеммы питания фотоэлектрического входа |
2,5...16 мм 2 |
|
Вес, кг |
7,9 |
|
Размеры (В х Ш х Г), мм |
440 x 313 x 126 |

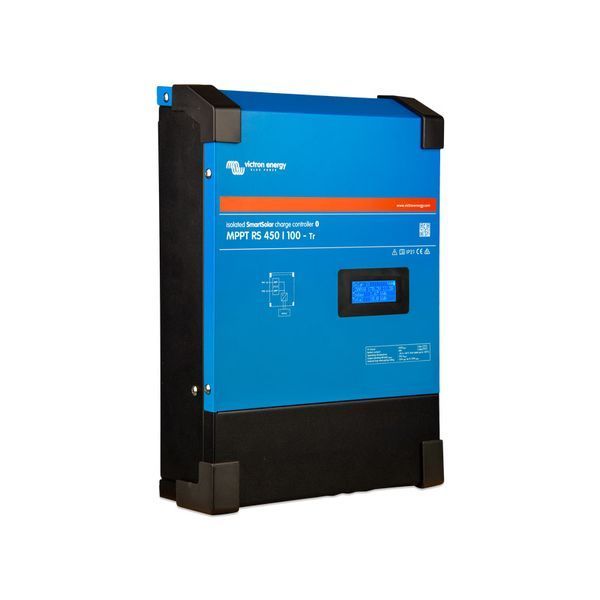

Контроллер солнечного заряда со сверхбыстрым отслеживанием пиковых мощностей (MPPT)
MPPT RS SmartSolar – это 48-вольтовый контроллер солнечного заряда с фотоэлектрическим входом до 450 В постоянного тока и выходом 100 А или 200 А. Используется в сетевых и внесетевых солнечных системах, где требуется максимальная мощность зарядки батареи.
Несколько независимых входов отслеживания MPPT
С помощью нескольких MPPT- трекеров можно оптимизировать конструкцию солнечной панели для достижения максимальной производительности в нужном конкретном месте.
Изолированные фотоэлектрические соединения для дополнительной безопасности
Полная гальваническая развязка между фотоэлектрическими соединениями и соединениями батареи обеспечивает дополнительную общую безопасность системы.
Широкий диапазон напряжения MPPT
Рабочий фотоэлектрический диапазон 80 – 450 В постоянного тока, с пусковым фотоэлектрическим напряжением 120 В постоянного тока.
Легкий вес, эффективность и бесшумность
Благодаря высокочастотной технологии и новому дизайну, это мощное зарядное устройство весит всего 7,9 кг для модели на 100 А. В дополнение к этому имеет отличную эффективность, низкую резервную мощность и бесшумную работу.
Дисплей и Bluetooth
Дисплей отображает параметры батареи и контроллера Доступ к этим параметрам можно получить с помощью смартфона или другого устройства с Bluetooth . Кроме того, Bluetooth можно использовать для настройки системы и изменения настроек с помощью VictronConnect .
Контроль сопротивления фотоэлектрической изоляции при более высоких напряжениях для вашего комфорта
MPPT RS непрерывно контролирует фотоэлектрическую матрицу и может выявить наличие неисправностей , снижающих изоляцию панелей до опасного уровня.
Порты VE.Can и VE.Direct
Для подключения к устройству GX для мониторинга системы, регистрации данных и удаленного обновления встроенного ПО. VE.Can позволяет параллельно подключать друг к другу 25 блоков и синхронизировать их зарядку.
Соединение ввода/вывода
Программируемое реле, датчик температуры, вспомогательные соединения, соединение цифрового входа и датчик напряжения. Удаленный вход поддерживает Victron smallBMS и другие типы BMS с сигналами, разрешающими зарядку.
