Технічні характеристики:
|
Вхідні характеристики постійного струму |
|
|
Кількість трекерів МРРT |
10 |
|
Макс.вхідний струм, (А) |
40 А × 10 |
|
Макс. струм короткого замикання, (А) |
40 А × 10 |
|
Діапазон вхідної напруги, (В) |
180-1000 |
|
Початкова напруга, (В) |
200 |
|
Діапазон напруг МРРT, (В) |
200-850 |
|
Кількість роз'ємів постійного струму |
2+2+2+2+2+2+2+2+2+2 |
|
Максимальна вихідна потужність ФВ-генератора, (кВт) |
150 |
|
Вихідні характеристики змінного струму |
|
|
Номінальна вихідна потужність (АС), (Вт) |
100000 |
|
Макс. вихідна потужність, (В/А) |
110000 |
|
Вихідний струм, (А) |
167 |
|
Підключення до мережі (діапазон напруг), (B) |
3 фази + N + PE, 230/400 В |
|
Частота змінного струму на виході, (Гц) |
50 / 60 ±5 |
|
Фактор нелінійності, (%) |
< 3 |
|
Коефіцієнт потужності, (cos ф) |
0,8 |
|
Інші характеристики |
|
|
Розміри ШхВхГ, (мм) |
725 × 960 × 369 |
|
Вага, (кг) |
80 |
|
Ступінь захисту |
IP 66 |
|
Клас захисту IP |
1 |
|
Категорія перенапруги |
2/3 |
|
Споживання в нічний час, (Вт) |
< 1 |
|
Конструкція інвертора |
Безтрансформаторна |
|
Охолодження |
Активне (інтелектуальні вентилятори) |
|
Діапазон температур навколишнього середовища, (°С) |
-25 - +60 |
|
Допустима вологість, (%) |
0-100 |
|
Макс. висота над рівнем моря, (м) |
4000 |
|
Технологія підключення ланцюгів постійного струму |
По 4 різьбових поєднувальних затискачі на кожен плюс (+/-) перетином 2,5-16 мм² |
|
Технологія підключень ланцюгів змінного струму |
3-полюсні різьбові з'єднувальні затискачі змінного струму перетином 2,5-16 мм² |
|
Макс. ККД, (%) |
98,5 |
|
ККД за нормами ЄС, (%) |
98,0 |
|
ККД адаптації МРРT, (%) |
> 99.9 |
|
Вимірювання ізоляції в контурі постійного струму |
Так |
|
Поведінка при перезавантаженні |
Зсув робочого точки. Обмеження потужності. |
|
Запобіжник постійного струму |
Так |
|
Захист від неправильної полярності |
Так |
|
WLAN / Локальна мережа Ethernet |
Так |
|
6 входів або 4 цифрових входи / виходи |
Інтерфейс приймачів сигналу |
|
USB (роз'єм А) |
Роз’єм А (оновлення ПЗ та реєстрація даних) |
|
2 х RS422 (роз'єм RJ45) |
2 порти (роз’єм RJ45) |
|
Сигнальний вихід |
Є (для керування і моніторингу) |
|
Реєстратор даних і веб-сервер |
Включені |
|
Зовнішній вхід |
Є (для підключення зовнішніх пристроїв та лічильників) |
|
RS485 |
Підтримується (для Modbus RTU та підключення лічильників) |

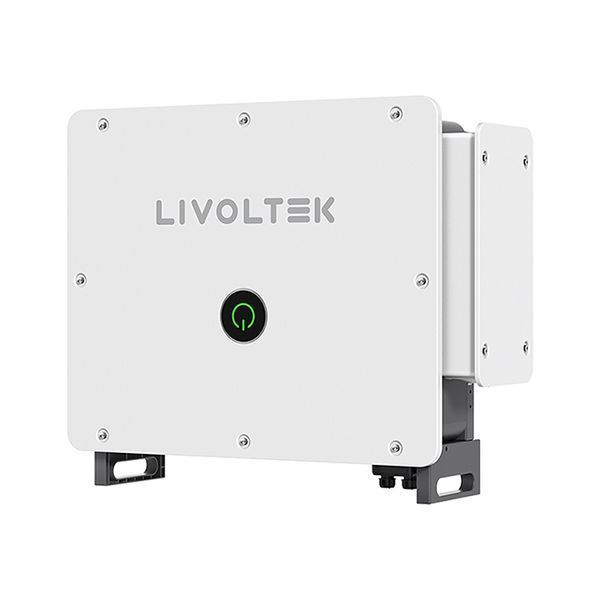

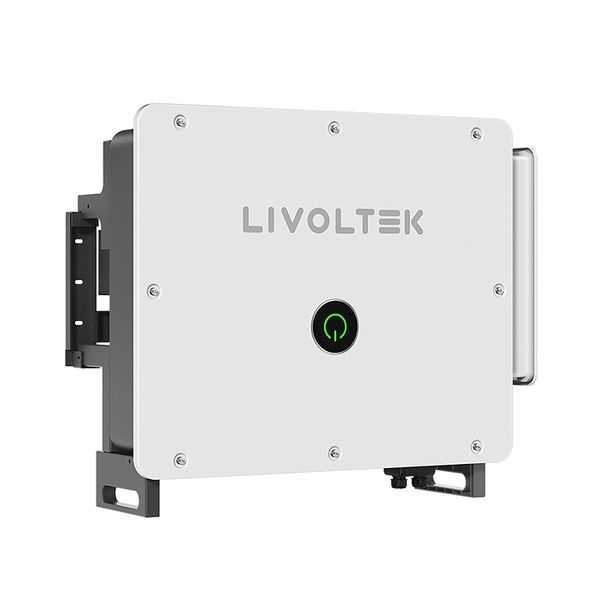

Серія інверторів Livoltek GT3-75 / 100 / 110 / 125K широко використовується в комерційних та промислових наземних сонячних електростанціях.
Ці інвертори мають інноваційну конструкцію з інтелектуальним очищенням вентиляторів, що робить їх придатними для роботи в суворих пустельних умовах і значно подовжує строк служби пристрою.
Завдяки високій сумісності вони підтримують максимальний вхідний струм до 40А, що дозволяє використовувати понад 210 модулів із високим струмом. Оснащені до 10 трекерами максимальної точки потужності (MPPT) та точними алгоритмами, інвертори легко адаптуються до складних умов встановлення, що сприяє збільшенню генерації енергії.
Крім того, вони підтримують глобальне MPPT-сканування, вбудовану корекцію коефіцієнта потужності (PFC), нічну компенсацію реактивної потужності (SVG) та функції дистанційного моніторингу — усе це забезпечує стабільну довгострокову роботу та максимізує прибуток від генерації електроенергії.
